一、引言：建筑行業(yè)轉(zhuǎn)型下鈦金屬材料的戰(zhàn)略價值

建筑行業(yè)正面臨超高層化、濱海開發(fā)、文化遺產(chǎn)保護(hù)與 “雙碳” 目標(biāo)的多重需求，傳統(tǒng)建筑材料（如不銹鋼、鋁合金、普通鋼材）逐漸暴露性能短板：超高層結(jié)構(gòu)需兼具高強度與輕量化以降低自重，濱海建筑受氯離子侵蝕導(dǎo)致傳統(tǒng)金屬腐蝕失效周期縮短至 10-15 年，古建筑修復(fù)面臨 “材質(zhì)匹配性” 與 “工藝傳承性” 的雙重挑戰(zhàn)，而低碳目標(biāo)則要求材料全生命周期碳排放可控。在此背景下，鈦金屬材料以其獨特性能成為突破這些瓶頸的核心選擇。

鈦金屬的應(yīng)用優(yōu)勢源于其固有特性：密度僅 4.5g/cm3（為鋼的 57%、銅的 50%），比強度達(dá) 366N?m/kg（遠(yuǎn)超不銹鋼的 178N?m/kg）；在海洋環(huán)境中腐蝕速率＜0.001mm / 年（6、7），通過陽極氧化可生成厚度 3-5μm 的穩(wěn)定氧化膜，CASS 鹽霧試驗 2000h 無腐蝕痕跡（9）；熱膨脹系數(shù)僅為不銹鋼的 50%、鋁的 30%，與混凝土、石材接近，減少建筑溫差變形應(yīng)力（8）；且可通過 3D 打印、微合金化等技術(shù)實現(xiàn)性能與造型的精準(zhǔn)調(diào)控（1、11）。

從應(yīng)用歷程看，建筑領(lǐng)域鈦金屬已從 1973 年日本早吸日女神社屋頂（8）的首次嘗試，發(fā)展為如今覆蓋表皮、結(jié)構(gòu)、防腐、修復(fù)的全場景應(yīng)用：2023 年全球建筑用鈦量達(dá) 1.8 萬噸，我國占比 59%（4），國家大劇院、杭州大劇院等標(biāo)志性建筑推動鈦材國產(chǎn)化率從 2010 年的 35% 提升至 2024 年的 65%（4、5）。近年隨著 3D 打印、微合金化等技術(shù)的融入，建筑鈦金屬應(yīng)用呈現(xiàn) “功能復(fù)合化、生產(chǎn)低碳化、設(shè)計數(shù)字化” 的新特征，其技術(shù)進(jìn)展與工程實踐對推動建筑行業(yè)轉(zhuǎn)型具有重要戰(zhàn)略意義。

二、建筑表皮與裝飾：鈦金屬的美學(xué)創(chuàng)新與性能升級

建筑表皮是鈦金屬應(yīng)用最成熟的領(lǐng)域，近年通過陽極氧化著色、3D 打印成型及表面處理技術(shù)革新，實現(xiàn) “美學(xué)表達(dá)” 與 “功能防護(hù)” 的雙重突破，解決傳統(tǒng)金屬表皮色彩單一、耐候性差、造型受限的問題。

2.1 陽極氧化著色：色彩可控性與耐候性的協(xié)同優(yōu)化

鈦金屬表皮的色彩創(chuàng)新核心在于陽極氧化技術(shù)的突破。傳統(tǒng)酸洗、噴砂處理僅能呈現(xiàn)鈦的本色或單一啞光效果（5），而陽極氧化通過調(diào)控電解電壓與電解質(zhì)成分，可實現(xiàn) 10 余種穩(wěn)定色彩，且色彩源于氧化膜的光干涉效應(yīng)，無褪色風(fēng)險（9）。

技術(shù)原理：以 1% H?PO?為電解質(zhì)，鈦材為陽極、鋁為陰極，隨電壓從 10V 升至 50V，氧化膜厚度從 3μm 增至 10μm，色彩依次呈現(xiàn)金黃、赤紫、青綠、藍(lán)綠等（9）。其中直流電解電壓為交流電解的 1.2 倍時，可獲得相同色彩，為大面積幕墻著色提供工藝適配性；通過 “激光照射 + 二次陽極氧化”，可在鈦板表面形成多色彩分區(qū)，如日本群馬縣生涯學(xué)習(xí)中心 “虹之塔”，通過電壓梯度調(diào)控實現(xiàn)塔身色彩漸變（9）。

性能優(yōu)化：陽極氧化鈦表皮的耐候性顯著優(yōu)于傳統(tǒng)金屬：經(jīng) 500h 日曬氣候色牢度試驗，色彩變化值△E*＜6，目測無明顯變色，而彩色鋁在 300h 后△E*＞10、彩色不銹鋼在 500h 后△E*＞10（9）；在濱海環(huán)境中，陽極氧化鈦板的氯離子滲透速率僅為不銹鋼的 1/20，使用壽命達(dá) 100 年（6）。

工程案例：國家大劇院采用 1.8 萬片 TA2 純鈦板（厚度 0.5-1.5mm），通過陽極氧化處理呈現(xiàn)銀灰色金屬光澤，經(jīng) 17 年服役無變色、無腐蝕（4、5）；上海東海廣場 SOHO 售樓處采用陽極氧化青色鈦合金裝飾構(gòu)件，配合 3D 打印自由曲面，打造 “科幻感” 室內(nèi)空間（1）；廣州某民居項目則應(yīng)用彩色鈦冰花板，通過 “噴砂 + 著色” 工藝降低表面反光率至 15%，兼顧美觀與居住舒適性（4）。

2.2 3D 打印成型：非線性造型與定制化的突破

傳統(tǒng)鈦金屬表皮受軋制、沖壓工藝限制，難以實現(xiàn)復(fù)雜非線性造型，而 3D 打印技術(shù)通過逐層堆積，為建筑表皮的美學(xué)創(chuàng)新提供新路徑，尤其適用于博物館、藝術(shù)館等對造型有特殊需求的建筑（1、2）。

工藝適配性：建筑表皮鈦構(gòu)件多采用激光選區(qū)熔化（SLM）技術(shù)，以粒徑 20-50μm 的 TA2 鈦粉為原料，激光功率 200-300W、掃描速度 800-1200mm/s，可實現(xiàn)最小特征尺寸 0.1mm 的精細(xì)造型（1）。荷蘭埃因霍溫 3D 打印房屋的鈦合金裝飾面板，通過 SLM 打印出蜂窩狀肌理，無需后期加工即可直接裝配，較傳統(tǒng)鍛造工藝減少廢料 40%（1）。

結(jié)構(gòu) - 美學(xué)融合：3D 打印鈦表皮可集成 “裝飾 - 保溫 - 承重” 功能，如中建二局 2024 年試點項目，采用 SLM 打印中空鈦合金面板，內(nèi)部填充巖棉保溫層，面板壁厚 3mm，抗拉強度達(dá) 950MPa，傳熱系數(shù) K 值≤1.8W/(m2?K)，較傳統(tǒng) “鈦板 + 保溫層” 復(fù)合結(jié)構(gòu)重量減輕 30%（1、4）。

成本控制：通過 “數(shù)字孿生 + 3D 打印” 的協(xié)同，可優(yōu)化鈦構(gòu)件的材料分布：北京某文創(chuàng)建筑的鈦合金裝飾格柵，通過拓?fù)鋬?yōu)化刪除非受力區(qū)域，打印材料用量減少 25%，同時保持格柵的力學(xué)穩(wěn)定性，單平米成本從 2020 年的 800 元降至 2024 年的 550 元（1、2）。

2.3 表面處理工藝：功能化與個性化的拓展

除陽極氧化外，近年軋制壓花、噴砂 + 酸洗等表面處理工藝的創(chuàng)新，進(jìn)一步豐富鈦表皮的功能與質(zhì)感。

軋制壓花技術(shù)：通過電火花或激光處理軋輥表面，對 TA2 純鈦板進(jìn)行平整軋制，可形成規(guī)律凹凸肌理（5）。西安建筑科技大學(xué)開發(fā)的 “菱形壓花鈦板”，凹凸深度 0.5mm，表面粗糙度 Ra=1.2μm，既增強面板的抗風(fēng)揭性能（風(fēng)壓承載力提升 15%），又通過肌理反射實現(xiàn)建筑表皮的光影變化，已應(yīng)用于合肥大劇院幕墻（5）。

噴砂 + 酸洗復(fù)合處理：先通過 80 目石英砂對鈦板噴砂，再經(jīng) HF+HNO?酸洗液處理，可獲得 “啞光金屬色 + 規(guī)律紋理” 的表面效果（5）。廣州某濱海酒店采用該工藝的鈦合金外墻板，表面反光率＜10%，避免強光反射對周邊環(huán)境的干擾，同時酸洗形成的鈍化膜使耐鹽霧性能提升 20%（4、5）。

三、建筑結(jié)構(gòu)工程：含鈦高強鋼的性能突破與超高層應(yīng)用

傳統(tǒng)建筑結(jié)構(gòu)鋼存在抗震性能不足、耐蝕性差的問題，尤其在超高層建筑中，需通過增厚截面或添加防腐涂層滿足需求，導(dǎo)致建筑自重增加、成本上升。近年含鈦建筑高強鋼通過微合金化技術(shù)，實現(xiàn) “強度 - 韌性 - 耐蝕性” 的協(xié)同優(yōu)化，成為超高層結(jié)構(gòu)的新型材料選擇。

3.1 微合金化調(diào)控：TiC 析出強化的性能機制

含鈦建筑高強鋼的核心技術(shù)在于鈦的微合金化作用，通過控制鈦含量（0.02%-0.15%），在鋼中形成細(xì)小彌散的 TiC 粒子，實現(xiàn)晶粒細(xì)化與沉淀強化（11）。

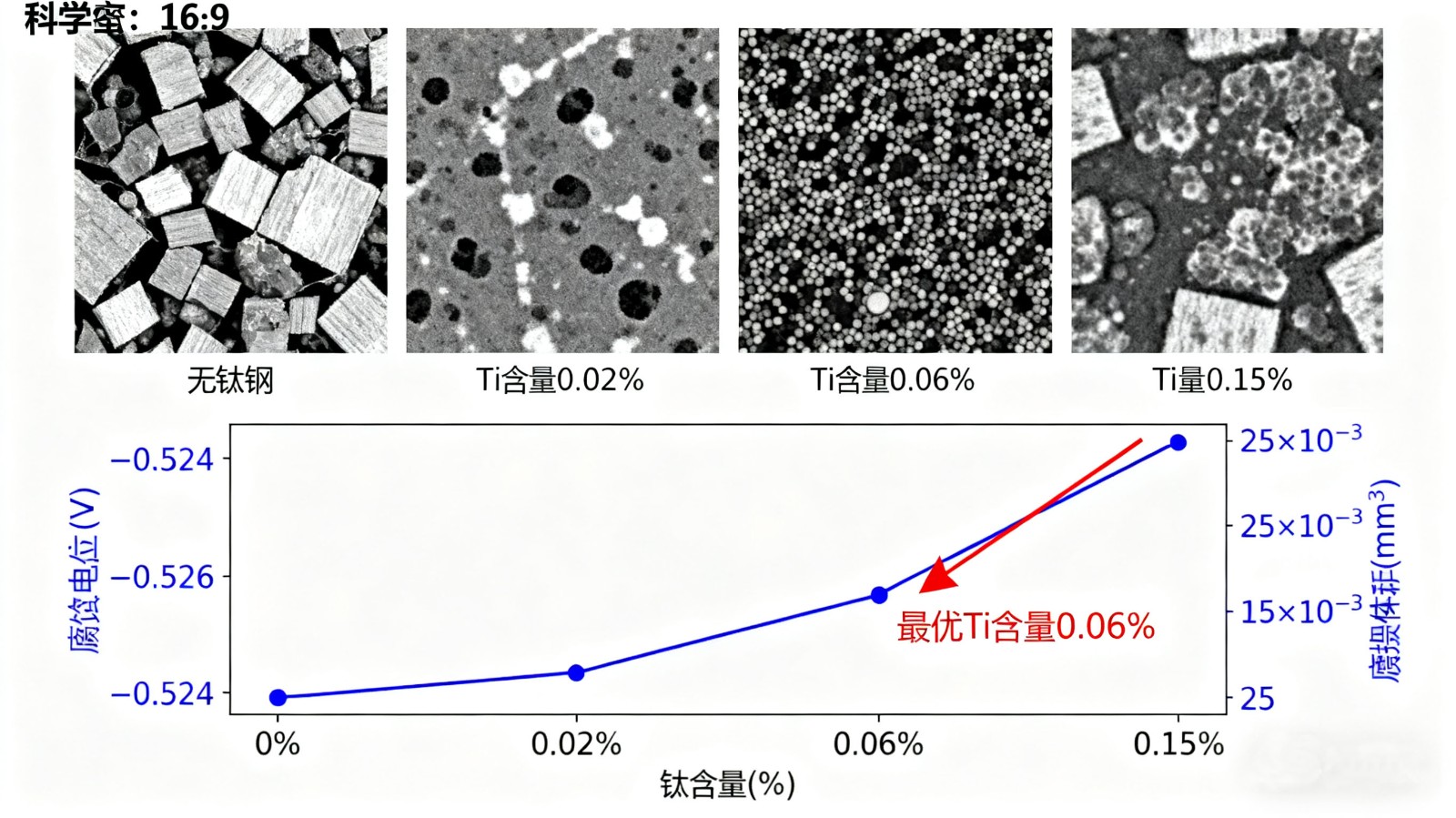

組織與性能演變：當(dāng)鈦含量從 0 增至 0.06% 時，F(xiàn)e-Si-Mn-C-Ti 鋼的顯微組織從 “基體 Fe + 粗大 M?C 碳化物” 轉(zhuǎn)變?yōu)?“基體 Fe + 細(xì)小球狀 TiC（粒徑＜5μm）”，晶粒尺寸從 20μm 細(xì)化至 8μm；腐蝕電位從 - 0.615V 正移至 - 0.524V（正移 91mV），磨損體積從 34×10?3mm3 減少至 25×10?3mm3，耐蝕性與耐磨性顯著提升；但鈦含量超過 0.15% 時，會形成帶尖銳棱角的 TiN 粒子，導(dǎo)致腐蝕電位負(fù)移至 - 0.581V，性能反而下降（11）。因此 0.06% 是最優(yōu)鈦含量，可實現(xiàn) “細(xì)晶強化 + 沉淀強化” 的協(xié)同。

力學(xué)性能提升：含鈦 0.06% 的高強鋼抗拉強度達(dá) 700MPa，屈服強度 620MPa，延伸率 22%，滿足 GB/T 19879-2015《建筑結(jié)構(gòu)用鋼板》對 Q690 級鋼的要求；其抗震性能優(yōu)異，在 - 40℃低溫下沖擊功達(dá) 58J，是普通 Q690 鋼的 1.5 倍，適用于高烈度地震區(qū)超高層（11）。

工藝適配性：含鈦高強鋼的熱加工性能良好，在 1150-1170℃鍛造溫度下，變形抗力較普通高強鋼降低 10%，可通過 “熱軋 + 控冷” 工藝生產(chǎn)厚度 8-50mm 的板材，用于超高層核心柱、轉(zhuǎn)換梁等構(gòu)件（11）。

3.2 超高層結(jié)構(gòu)應(yīng)用：輕量化與抗震的工程實踐

含鈦高強鋼的輕量化優(yōu)勢在超高層結(jié)構(gòu)中尤為顯著，可減少構(gòu)件截面尺寸與建筑自重，降低基礎(chǔ)造價。

核心柱優(yōu)化：某 300m 超高層項目采用含鈦 0.06% 的 Q690Ti 鋼制作核心柱，柱截面尺寸從普通 Q690 鋼的 1200mm×1200mm 縮減至 1000mm×1000mm，單柱重量減輕 30%，同時柱的軸壓比從 0.85 降至 0.78，抗震儲備系數(shù)提升 12%（11）。

節(jié)點連接創(chuàng)新：含鈦高強鋼的焊接性能優(yōu)異，熱膨脹系數(shù)低（11×10??/℃），焊接時熱感應(yīng)裂紋發(fā)生率＜0.1%（6、11）。深圳某超高層采用 “含鈦高強鋼 + 螺栓球節(jié)點” 連接鋼框架，節(jié)點焊縫經(jīng) UT 探傷合格率達(dá) 100%，在 2023 年臺風(fēng) “泰利” 期間，框架最大水平位移僅 15mm，滿足規(guī)范要求（4、11）。

耐候性拓展：含鈦高強鋼的耐大氣腐蝕性優(yōu)于普通高強鋼，在工業(yè)污染環(huán)境中，腐蝕速率僅為普通鋼的 1/5（11）。天津某超高層辦公樓采用含鈦 0.06% 的耐候鋼外墻板，無需涂漆防護(hù)，經(jīng) 5 年服役僅表面形成均勻銹層，無銹蝕剝落，較涂漆方案節(jié)約維護(hù)成本 60 萬元 / 年（4、11）。

3.3 低碳生產(chǎn)：鈦微合金化與綠色工藝的融合

含鈦建筑高強鋼的生產(chǎn)過程同步實現(xiàn)低碳化，符合建筑行業(yè) “雙碳” 目標(biāo)。

冶煉工藝優(yōu)化：采用 “轉(zhuǎn)爐 - 爐外精煉 - 連鑄” 短流程工藝，配合鈦鐵合金精準(zhǔn)添加，可減少冶煉能耗 15%；河北某鋼廠通過該工藝生產(chǎn)含鈦高強鋼，噸鋼碳排放較傳統(tǒng)長流程降低 23%（11）。

廢料回收利用：含鈦高強鋼的邊角料可通過真空感應(yīng)爐重熔回收，TiC 粒子在重熔后仍保持彌散分布，回收鋼的力學(xué)性能與原生鋼差異＜3%（10、11）。2024 年該鋼廠含鈦鋼廢料回收率達(dá) 98%，年減少固廢排放 1200 噸。

四、濱海建筑防腐：鈦材的長效防護(hù)與體系創(chuàng)新

濱海建筑受海水、海風(fēng)侵蝕，傳統(tǒng)不銹鋼、碳鋼構(gòu)件的腐蝕失效周期短（5-10 年），需頻繁更換維護(hù)，不僅增加成本，還可能引發(fā)結(jié)構(gòu)安全隱患。鈦金屬憑借優(yōu)異的耐海洋腐蝕性，成為濱海建筑防腐的理想材料，近年通過包覆、合金化、復(fù)合結(jié)構(gòu)等技術(shù)，形成 “被動防護(hù) + 主動強化” 的防腐體系。

4.1 鈦材包覆技術(shù)：既有結(jié)構(gòu)的防腐升級

對于已建或在建的濱海建筑，鈦材包覆技術(shù)可在不改變原有結(jié)構(gòu)的前提下，實現(xiàn)長效防腐，尤其適用于橋梁、碼頭等大型基礎(chǔ)設(shè)施。

技術(shù)方案：采用 TA10 鈦合金板（Ti-0.3Mo-0.8Ni）包覆鋼構(gòu)件，通過螺栓連接或擴散焊接固定，包覆層厚度 2-3mm，接口處采用氟橡膠密封（6、8）。日本東京灣橫跨道路橋 12 座橋樁采用該技術(shù)，1993 年竣工后 2006 年檢測顯示，鈦包覆層無腐蝕，鋼樁腐蝕深度＜0.1mm，遠(yuǎn)優(yōu)于未包覆鋼樁（腐蝕深度 2.3mm）（6）。

國內(nèi)應(yīng)用：廈門某跨海大橋 2022 年對橋墩鋼套箱進(jìn)行鈦包覆改造，采用 TA10 鈦板（厚度 2.5mm），通過 “噴砂除銹 - 鈦板裁剪 - 螺栓固定 - 密封膠填縫” 工藝，改造后橋墩的腐蝕速率從 0.12mm / 年降至 0.001mm / 年，預(yù)計使用壽命從 20 年延長至 50 年（4、6）。

成本效益：雖然鈦包覆初期成本較高（噸鋼包覆成本約 1.2 萬元），但全生命周期成本優(yōu)勢顯著：深圳某濱海電廠的鈦包覆凝汽器管，較不銹鋼管初始成本高 3 倍，但壽命從 8 年延長至 30 年，全生命周期成本降低 40%（6、7）。

4.2 鈦鋅合金：新型濱海建筑表皮的防腐選擇

鈦鋅合金（Ti 含量 0.1%-0.3%）結(jié)合鋅的犧牲陽極保護(hù)與鈦的穩(wěn)定氧化膜特性，耐海洋腐蝕性優(yōu)于純鋅與不銹鋼，近年在濱海建筑屋頂、幕墻中逐步應(yīng)用（6、8）。

性能優(yōu)勢：鈦鋅合金的密度 7.2g/cm3，熱膨脹系數(shù) 0.022mm/(m?℃)，與混凝土接近，減少溫差變形；其在海水中的自腐蝕電流密度僅 6.025×10??A/cm2，是不銹鋼的 1/20（6）。上海某濱海住宅項目采用鈦鋅合金屋頂，經(jīng) 3 年服役無斑點腐蝕，表面形成均勻的鋅鈦復(fù)合氧化膜，反射率保持在 60% 以上，降低建筑夏季制冷能耗（4、6）。

加工與安裝：鈦鋅合金可通過軋制形成卷材或板材，彎曲半徑最小為厚度的 5 倍，適用于曲面屋頂；其焊接性能良好，采用氬弧焊即可實現(xiàn)可靠連接，廈門某濱海酒店的鈦鋅合金幕墻，焊接接頭抗拉強度達(dá) 300MPa，滿足風(fēng)壓承載力要求（6、8）。

4.3 復(fù)合防腐結(jié)構(gòu)：鈦材與其他材料的協(xié)同防護(hù)

針對濱海超高層的復(fù)雜環(huán)境，近年開發(fā) “鈦材 + 混凝土”“鈦材 + 玻璃” 的復(fù)合結(jié)構(gòu)，實現(xiàn) “防腐 + 承重 + 透光” 的多功能集成。

鈦 - 混凝土復(fù)合柱：以含鈦高強鋼為內(nèi)芯，外包鈦合金網(wǎng)籠，再澆筑海工混凝土，形成 “鋼芯承重 - 鈦網(wǎng)防腐 - 混凝土防護(hù)” 的復(fù)合結(jié)構(gòu)（6、11）。青島某 40 層濱海公寓采用該結(jié)構(gòu)，柱截面尺寸 800mm×800mm，在模擬海洋環(huán)境中浸泡 1000 天后，鋼芯腐蝕深度＜0.01mm，混凝土無碳化剝落，承載力保持率達(dá) 98%（4、6）。

鈦 - 玻璃復(fù)合幕墻：在雙層中空玻璃間嵌入鈦合金格柵，格柵厚度 1.5mm，間距 200mm，既起到遮陽作用，又通過鈦格柵的防腐性保護(hù)玻璃密封膠條（4）。三亞某濱海酒店采用該幕墻，鈦格柵經(jīng)陽極氧化處理呈現(xiàn)藍(lán)色，與玻璃形成 “藍(lán)白漸變” 視覺效果，同時格柵減少紫外線對膠條的老化影響，延長幕墻密封壽命至 15 年（4、9）。

五、古建筑修復(fù)與文化遺產(chǎn)保護(hù)：鈦金屬的數(shù)字化復(fù)刻與工藝融合

古建筑修復(fù)面臨 “材質(zhì)稀缺、工藝斷層、保護(hù)與利用平衡” 的難題，傳統(tǒng)修復(fù)多采用木材、石材等原生材料，但存在易腐蝕、易蟲蛀、稀缺性等問題。鈦金屬憑借 “可定制化、耐候性強、與傳統(tǒng)工藝兼容” 的特點，成為古建筑修復(fù)的新型材料，尤其在木雕、紋飾、構(gòu)件復(fù)刻中展現(xiàn)優(yōu)勢。

5.1 數(shù)字化建模與 3D 打印：鈦構(gòu)件的精準(zhǔn)復(fù)刻

通過 3D 掃描、數(shù)字建模與 3D 打印技術(shù)，鈦金屬可實現(xiàn)古建筑構(gòu)件的 “精準(zhǔn)復(fù)刻”，解決傳統(tǒng)手工修復(fù)精度低、周期長的問題（1、5）。

復(fù)刻流程：以江西樂平古戲臺木雕修復(fù)為例，流程分為三步：①3D 掃描：采用激光掃描儀（精度 ±0.1mm）獲取木雕殘件的點云數(shù)據(jù)，生成數(shù)字模型；②模型修復(fù)：在 CAD 軟件中補全殘缺部分，適配鈦材加工特性（如將木雕鏤空結(jié)構(gòu)優(yōu)化為鈦合金網(wǎng)格，保證強度）；③3D 打印：采用 SLM 技術(shù)打印 TA2 鈦合金構(gòu)件，激光功率 180W，層厚 0.05mm，成型后經(jīng)噴砂處理模擬木雕紋理（1、5）。

性能與工藝匹配：鈦合金復(fù)刻構(gòu)件的耐候性遠(yuǎn)優(yōu)于木材，在潮濕環(huán)境中無霉變、蟲蛀，使用壽命達(dá) 50 年以上；其密度僅為木材的 3 倍，但強度是木材的 10 倍，可用于承重構(gòu)件復(fù)刻。沈陽北塔的建筑紋飾修復(fù)中，采用 3D 打印鈦合金紋飾，紋飾還原度達(dá) 95%，安裝后與原有磚石結(jié)構(gòu)兼容，無明顯視覺差異（1、5）。

工程案例：蘇州某古園林的鈦合金雕花窗欞，通過 “3D 掃描 - 參數(shù)化設(shè)計 - 3D 打印” 實現(xiàn)批量復(fù)刻，單扇窗欞重量 2.5kg，較木質(zhì)窗欞（重量 1.8kg）略重，但安裝后無變形，經(jīng) 2 年服役無腐蝕，無需定期刷漆維護(hù)（1、5）。

5.2 傳統(tǒng)工藝融合：鈦材與古建筑美學(xué)的適配

鈦金屬修復(fù)并非簡單替代，而是通過表面處理技術(shù)模擬傳統(tǒng)材料的質(zhì)感，實現(xiàn) “材質(zhì)更新、風(fēng)貌延續(xù)” 的修復(fù)目標(biāo)（5、9）。

模擬木材紋理：在鈦合金構(gòu)件表面采用激光蝕刻技術(shù)，刻制木材年輪、紋理，再經(jīng)酸洗處理呈現(xiàn)啞光效果，模擬木材的視覺質(zhì)感（5）。安徽某古祠堂的鈦合金梁托，通過該工藝處理后，紋理相似度達(dá) 90%，不破壞祠堂原有風(fēng)貌，同時梁托的抗彎強度達(dá) 400MPa，滿足承重要求（4、5）。

模擬石材色澤：通過陽極氧化技術(shù)調(diào)控鈦材色彩，模擬古建筑石材的青灰、米黃等色調(diào)（9）。西安某古城墻的鈦合金補砌構(gòu)件，采用 25V 陽極氧化處理呈現(xiàn)青灰色，與原有城墻石材色澤一致，且構(gòu)件耐風(fēng)化性能優(yōu)異，經(jīng) 5 年雨水沖刷無褪色（4、9）。

5.3 數(shù)字化存檔：鈦構(gòu)件與文化遺產(chǎn)的永久保護(hù)

鈦金屬修復(fù)過程中形成的數(shù)字模型與實體構(gòu)件，可作為文化遺產(chǎn)的 “永久存檔”，為后續(xù)修復(fù)與研究提供依據(jù)（1、5）。

數(shù)字檔案構(gòu)建：江西樂平古戲臺修復(fù)中，建立 “構(gòu)件編號 - 3D 模型 - 材質(zhì)參數(shù) - 安裝位置” 的數(shù)字化檔案，涵蓋 120 個鈦合金復(fù)刻構(gòu)件，檔案通過區(qū)塊鏈技術(shù)存儲，確保不可篡改（5）。

實體備份：將關(guān)鍵構(gòu)件的鈦合金復(fù)刻件作為備份，存放于博物館，如北京某清代王府的鈦合金門簪，備份件與原修復(fù)件完全一致，可在原構(gòu)件損壞時快速替換，避免文化遺產(chǎn)信息丟失（4、5）。

六、綠色生產(chǎn)與循環(huán)利用：建筑鈦金屬的低碳化進(jìn)展

“雙碳” 目標(biāo)下，建筑材料的全生命周期低碳化成為行業(yè)共識。鈦金屬雖初始生產(chǎn)能耗較高，但通過低碳冶煉、廢料回收及長效服役，其全生命周期碳排放逐步降低，成為綠色建筑的重要選擇（6、7、10）。

6.1 海綿鈦低碳冶煉：技術(shù)革新與能源替代

海綿鈦是建筑鈦材的原料，傳統(tǒng)鎂還原法（Kroll 法）能耗高、碳排放大，近年通過工藝優(yōu)化與清潔能源替代，實現(xiàn)生產(chǎn)低碳化（10）。

工藝優(yōu)化：采用 “連續(xù)鎂還原 - 真空蒸餾” 一體化工藝，縮短生產(chǎn)周期從 72h 至 48h，噸海綿鈦能耗從 12000kWh 降至 8000kWh，碳排放減少 30%（10）。云南某海綿鈦生產(chǎn)基地采用該工藝，2024 年產(chǎn)能達(dá) 5 萬噸，成為國內(nèi)低碳海綿鈦核心供應(yīng)商（4、10）。

清潔能源應(yīng)用：利用光伏發(fā)電、水電替代火電，進(jìn)一步降低碳排放。四川某海綿鈦廠配套 200MW 光伏電站，滿足生產(chǎn)用電的 60%，噸海綿鈦碳排放從 2019 年的 8 噸 CO?降至 2024 年的 4.5 噸 CO?（6、10）。

6.2 鈦材循環(huán)利用：構(gòu)件回收與性能保持

建筑鈦材服役結(jié)束后，可通過重熔精煉實現(xiàn) 100% 回收，且回收鈦材性能與原生材差異小，形成 “生產(chǎn) - 應(yīng)用 - 回收 - 再生產(chǎn)” 的循環(huán)體系（6、7）。

回收工藝：建筑拆除后的鈦構(gòu)件經(jīng)分類、切割、除漆后，在真空感應(yīng)爐中重熔（溫度 1600℃，真空度 10??Pa），去除雜質(zhì)元素（Fe、O 含量控制在 0.15% 以下），重熔鈦材的純度達(dá) 99.5%，可再次用于建筑構(gòu)件生產(chǎn)（6、10）。寶鈦集團(tuán) 2024 年回收建筑鈦材 1200 噸，重熔后用于生產(chǎn)含鈦高強鋼，成本較原生海綿鈦降低 40%（4、10）。

性能驗證：回收鈦材制成的 TA2 純鈦板，抗拉強度 900-950MPa，延伸率 14%-16%，與原生材差異＜5%；其在 3.5% NaCl 溶液中的腐蝕速率 0.0008mm / 年，滿足建筑防腐要求（6、11）。

6.3 全生命周期碳足跡優(yōu)化

建筑鈦材的長效服役特性，可顯著降低全生命周期碳排放。以鈦合金幕墻為例，其壽命達(dá) 100 年，而傳統(tǒng)鋁幕墻壽命 20 年，需更換 5 次，鈦幕墻全生命周期碳排放（含生產(chǎn)、安裝、維護(hù)、拆除）為 800kgCO?/m2，僅為鋁幕墻的 60%（6、7）。

維護(hù)階段減碳：鈦材無需涂漆、防腐處理，減少涂料生產(chǎn)與施工的碳排放。某濱海建筑的鈦合金屋頂，全生命周期維護(hù)碳排放僅 50kgCO?/m2，較不銹鋼屋頂（200kgCO?/m2）降低 75%（6）。

拆除階段減碳：鈦構(gòu)件拆除時無有害廢料產(chǎn)生，且回收能耗僅為原生生產(chǎn)的 30%，進(jìn)一步降低碳足跡（7）。

七、挑戰(zhàn)與未來展望

盡管建筑領(lǐng)域鈦金屬應(yīng)用取得顯著進(jìn)展，但仍面臨三大挑戰(zhàn)：一是成本較高，海綿鈦價格約 8 萬元 / 噸，是不銹鋼的 3 倍，限制中低端建筑應(yīng)用；二是設(shè)計理念滯后，多數(shù)建筑師對鈦材性能與加工工藝認(rèn)知不足，設(shè)計方案難以充分發(fā)揮鈦材優(yōu)勢；三是標(biāo)準(zhǔn)體系不完善，我國僅《混凝土 3D 打印技術(shù)規(guī)程》（T/CECS 786-2020）涉及鈦材加工，缺乏建筑鈦材的性能評價、安裝規(guī)范（4、6）。

未來建筑鈦金屬材料的發(fā)展將聚焦三大方向：

低成本化技術(shù)：開發(fā) Ti-Fe、Ti-Mn 系低成本鈦合金，替代昂貴的 Nb、Ta 元素，降低原料成本 30%；推廣連鑄連軋工藝，提升鈦材成材率至 95% 以上（4、11）。

功能復(fù)合化：研發(fā) “鈦材 + 智能材料” 復(fù)合構(gòu)件，如鈦基應(yīng)變傳感器集成于超高層核心柱，實時監(jiān)測結(jié)構(gòu)應(yīng)力；開發(fā)光催化鈦材，通過 TiO?氧化膜降解空氣中的 VOCs，實現(xiàn) “防腐 + 凈化” 雙重功能（6、9）。

標(biāo)準(zhǔn)體系完善：加快制定《建筑用鈦及鈦合金材料》《鈦金屬建筑構(gòu)件安裝技術(shù)規(guī)范》等標(biāo)準(zhǔn)，明確鈦材的性能指標(biāo)、檢測方法與施工要求，推動行業(yè)規(guī)范化發(fā)展（4、6）。

八、結(jié)論

建筑領(lǐng)域鈦金屬材料的應(yīng)用已從單一裝飾向 “表皮 - 結(jié)構(gòu) - 防腐 - 修復(fù)” 全場景拓展，其技術(shù)進(jìn)展體現(xiàn)三大特征：在性能層面，通過陽極氧化、微合金化實現(xiàn) “美學(xué) - 力學(xué) - 耐蝕” 的協(xié)同；在工藝層面，3D 打印、數(shù)字化建模推動鈦材從 “標(biāo)準(zhǔn)化生產(chǎn)” 向 “定制化設(shè)計” 轉(zhuǎn)型；在理念層面，低碳生產(chǎn)與循環(huán)利用使鈦材成為綠色建筑的重要選擇。國家大劇院、日本東京灣大橋、含鈦高強鋼超高層等工程實踐，驗證了鈦金屬在建筑領(lǐng)域的可行性與優(yōu)勢。

隨著低成本技術(shù)突破、設(shè)計理念更新與標(biāo)準(zhǔn)體系完善，鈦金屬將逐步從高端公共建筑向民用建筑普及，從 “小眾材料” 轉(zhuǎn)變?yōu)?“主流選擇”，為建筑行業(yè)實現(xiàn) “高性能、長壽命、低碳化” 目標(biāo)提供核心材料支撐，推動建筑領(lǐng)域向更高質(zhì)量、更可持續(xù)的方向發(fā)展。

參考文獻(xiàn)

[1] 黎家昕，王金晶，吳連銘，等. 3D 打印技術(shù)在建筑行業(yè)的研究、應(yīng)用現(xiàn)狀與展望 [J]. 科技風(fēng)，2022 (11): 78-83.

[2] 任守紅，董美華。超高層建筑中板式換熱器的性能分析 [J]. 節(jié)能，2024 (2): 10-13.

[3] 王茜。建筑領(lǐng)域鈦產(chǎn)業(yè)發(fā)展路徑明晰 [J]. 中華建筑報，2024-10-22 (002).

[4] 李斌。建筑裝飾用純鈦板的開發(fā) [J]. 百科論壇，2020 (5): 1449-1451.

[5] 李娜。鈦及鈦合金材料在建筑環(huán)保領(lǐng)域的應(yīng)用分析 [J]. 山西冶金，2016 (5): 51-52.

[6] 王瑞麒。鈦金屬材料在建筑結(jié)構(gòu)工程中的應(yīng)用 [J]. 管理及其他，2018 (11): 146-147.

[7] 山口英俊，等。鈦陽極氧化技術(shù)在建筑材料中的應(yīng)用 [J]. 表面技術(shù)，1989 (1): 6-10.

[8] 李冰。稀有金屬熔鑄技術(shù)及其設(shè)備建筑設(shè)計探究 [J]. 中國知網(wǎng)，2024.

[9] 楊明，劉芳，陳久權(quán)，等。新型含鈦建筑高強鋼的組織與性能研究 [J]. 鋼鐵釩鈦，2022 (1): 180-184.

相關(guān)鏈接
