航空發動機被譽為 “工業皇冠上的明珠”，是一個國家先進的基礎科學和工業基礎的體現。航空發動機作為現代航空器的核心部件，其性能直接影響到飛機的安全性、經濟性和環保性。渦輪葉片作為航空發動機中最關鍵的熱端部件之一，長期處于高溫、高壓和高轉速的極端工作環境中，這對其材料性能提出了極高的要求：需要具備優異的抗熱疲勞和抗熱沖擊性能。近年來，鈦鋁合金因其高比強度、耐高溫和抗疲勞性能，逐漸成為低壓渦輪葉片的理想材料。然而，鈦鋁合金葉片在實際使用中仍然面臨多種失效風險，嚴重威脅著航空發動機的可靠性和安全性。

文章旨在深入分析鈦鋁合金低壓渦輪葉片的失效機理，通過試驗研究和理論分析相結合的方法，探討葉片失效的主要原因，并提出相應的改進措施。研究結果對于提高航空發動機鈦鋁合金葉片的使用壽命、優化航空發動機設計具有重要意義，同時為新型航空發動機材料的研發提供了理論依據和實踐指導。

1、鈦鋁合金材料特性及其在航空發動機中的應用

鈦鋁合金作為一種新型高溫結構材料，具有密度低、比強度高、耐高溫和抗疲勞等優異性能 [1]。與傳統的鎳基合金相比，鈦鋁合金的密度僅為前者的一半，卻有著相同的強度和穩定性，能有效減輕航空發動機質量，提高推重比。這一特性使其在航空發動機減重方面具有明顯優勢，航空發動機設計師的設計宗旨是為減輕每一克的質量而奮斗，從而達到提高燃油經濟性的目的，而鈦鋁合金材料的使用可提高約 20% 的燃油經濟性。此外，鈦鋁合金還表現出良好的抗熱疲勞和抗熱沖擊性能，能夠滿足渦輪葉片在高溫、高壓和高轉速環境下的工作需求。

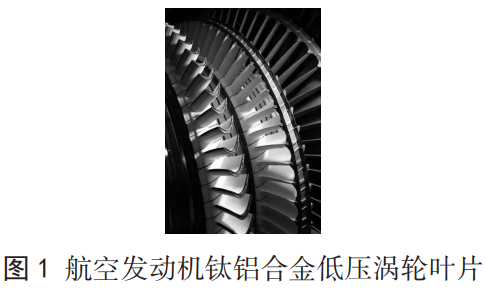

然而，鈦鋁合金材料也存在一些固有缺陷，如成本高、焊接困難、易氧化和低溫脆性等。特別是在低溫環境下，鈦鋁合金可能表現出脆性，增加葉片在啟動和停機過程中的失效風險。盡管存在這些挑戰，鈦鋁合金材料在航空發動機中的應用前景仍然廣闊。目前，鈦鋁合金主要用于制造低壓渦輪葉片 (如圖 1 所示)，在減輕航空發動機質量、提高燃油效率方面發揮了重要作用。隨著材料科學、制造技術的不斷進步，鈦鋁合金材料在航空發動機中的應用范圍有望進一步擴大。

2、低壓渦輪葉片失效模式分析

低壓渦輪葉片長期在高溫燃氣、高速旋轉、交變載荷及冷熱循環的極端工況下工作，鈦鋁合金材料與嚴苛的工作環境的耦合作用，使其易出現多種失效模式，且不同的失效模式可能相互誘發、加劇，甚至直接威脅低壓渦輪葉片的服役壽命與航空發動機運行可靠性。

結合鈦鋁合金材料特性與低壓渦輪葉片實際工況，分析其主要失效模式的原因、表現及解決方案，如下。

2.1 高溫氧化與腐蝕

原因：低壓渦輪葉片長期暴露于高溫燃氣中，鈦鋁合金表面易快速發生氧化反應并形成氧化層；若氧化層因熱應力、氣流沖刷發生剝落，基體材料將直接暴露，進而引發更劇烈的持續氧化與腐蝕。

失效表現：葉片表面形成氧化銹跡、腐蝕坑洞，材料因腐蝕逐漸變薄，最終導致結構強度下降甚至開裂 [2]。

解決方案：采用抗氧化涂層 (如熱障涂層、鋁化物涂層) 阻斷燃氣與基體接觸；改進合金成分 (如添加 Cr 元素)，從本質上提升材料的高溫抗氧化與抗腐蝕能力。

2.2 蠕變失效

原因：在高溫 (通常超過鈦鋁合金再結晶溫度的 0.5 倍) 與離心力、氣動力疊加的高應力作用下，鈦鋁合金會發生時間依賴性的緩慢塑性變形 (即蠕變)，應力持續累積后易引發內部微裂紋萌生與擴展，最終導致斷裂。

失效表現：葉片出現永久性變形 (如葉尖伸長)，變形區域伴隨裂紋擴展，嚴重時直接發生斷裂。

解決方案：優化葉片冷卻系統設計 (如增加內部流道、采用氣膜冷卻)，降低葉片表面工作溫度；選用抗蠕變性能更優的鈦鋁合金材料 (如 Ti-6Al-4V 改良型)。

2.3 疲勞失效

原因：低壓渦輪葉片在發動機運轉中承受離心力、氣動力、熱應力等周期性交變載荷，尤其在葉片根部等應力集中區域，循環應力易超過材料疲勞極限，誘發疲勞裂紋萌生，且裂紋隨載荷循環次數逐步擴展。

失效表現：疲勞裂紋多起源于應力集中部位 (如根部圓角、表面劃痕)，斷口常呈現典型疲勞條帶特征，最終裂紋貫穿葉片導致其斷裂 [3]。

解決方案：優化葉片幾何設計 (如增大根部圓角半徑) 以減少應力集中；采用噴丸強化、激光沖擊強化等表面處理技術，提升材料表層殘余壓應力與疲勞壽命。

2.4 外來物損傷

原因：發動機進氣系統吸入沙石、金屬碎片、鳥類等外來物，高速撞擊低壓渦輪葉片表面，瞬間沖擊力超過材料屈服強度，導致葉片表面損傷或直接萌生裂紋。

失效表現：葉片表面出現凹坑、劃痕或局部塑性變形，嚴重時損傷處直接引發裂紋，裂紋進一步擴展可導致斷裂 [4]。

解決方案：加強機場及發動機維護作業規范，建立外來物常態化排查機制，防范外來物進入；定期通過孔探技術、內窺鏡檢測等手段檢查葉片表面狀態，及時處理微小損傷。

2.5 制造缺陷

原因：葉片制造過程中 (如熔鑄、鍛造、熱處理)，易產生氣孔、夾雜、疏松、殘余應力等缺陷，這些缺陷相當于 “內部應力源”，在外力或熱應力作用下易成為裂紋萌生源。

失效表現：裂紋從缺陷處優先擴展，且擴展速率顯著高于無缺陷區域，最終導致葉片未達設計壽命即發生斷裂。

解決方案：嚴格管控制造全流程工藝參數 (如控制熔鑄真空度、優化鍛造變形量)；采用超聲波檢測、X 射線探傷等無損檢測技術進行質量監控，確保材料與葉片制造質量。

2.6 涂層剝落

原因：低壓渦輪葉片通常涂覆熱障涂層以提升耐高溫性能，但涂層與基體材料的熱膨脹系數不匹配、界面結合力不足，或長期受熱應力循環、氣流沖刷影響，易開裂、剝落。

失效表現：涂層剝落后，基體材料直接暴露于高溫燃氣中，氧化與腐蝕速率急劇加快，加速葉片失效。

解決方案：優化涂層材料體系 (如采用梯度涂層) 與制備工藝 (如電子束物理氣相沉積)，提升涂層與基體的界面結合強度及抗熱震性能。

2.7 振動與共振

原因：渦輪葉片在高速旋轉中易產生強迫振動，若強迫振動頻率與葉片固有頻率接近或耦合，將引發共振，導致振動幅值急劇增大，加速疲勞裂紋萌生與擴展。

失效表現：葉片振動噪聲異常，共振區域易出現多源裂紋，最終導致葉片斷裂。

解決方案：通過模態仿真優化葉片結構設計 (如調整葉型、增加阻尼筋)，避開工況下的共振頻率；采用阻尼材料或結構，削弱共振能量傳遞。

2.8 低溫脆性

原因：鈦鋁合金存在固有韌脆轉變特性，當工作環境溫度低于韌脆轉變溫度 (如高空低溫環境) 時，材料塑性急劇下降、韌性顯著降低，受力后易發生脆性斷裂。

失效表現：葉片無明顯塑性變形即發生斷裂，斷口平整且無典型塑性變形痕跡。

解決方案：針對低溫工作場景 (如高空啟動)，優化發動機啟動規程，控制轉子轉速攀升速率，減少低溫下瞬時沖擊應力；選用低溫韌性更優的鈦鋁合金牌號 (如 Ti-5Al-2.5Sn)，從材料層面改善低溫抗脆斷能力；定期孔探檢查葉片。

下面就某型航空發動機維護手冊中的一條 CAUTION 來解讀一下低溫脆性可能造成的葉片失效：The last low pressure turbine stage blades are made with Ti-Al, a material which is very light but brittle at room temperature. Do not hit the last stage LPT blades with a tool; do not try to turn the low pressure rotor by touching the last stage LPT blades with hands or damage may occur to the blades.

鈦鋁合金在室溫下非常脆，不能受到工具等異物的撞擊，或是用手轉動最后一級低壓渦輪葉片來轉動低壓轉子，這樣很容易讓最后一級渦輪葉片受到損傷或者斷裂。

如果某型航空發動機的低壓轉子轉速過快，例如達到 10000 r/min，在地面啟動低壓轉子的一瞬間，低壓渦輪轉子葉片受到的力會非常大，就容易造成鈦鋁合金渦輪葉片斷裂失效。

3、試驗研究與分析

為深入理解鈦鋁合金葉片的失效機理，文章采用了多種方法對斷裂葉片 (如圖 2 所示) 進行分析。宏觀觀察顯示，葉片斷口呈脆性斷裂特性，這與鈦鋁合金的低溫脆性斷裂特征相符。

對斷裂葉片進行化學成分分析，葉片的化學成分結果 (如表 1 所示) 表明，葉片材料符合鈦鋁合金的典型成分特征，排除了材料成分異常導致失效的可能性。

表 1 葉片的化學成分分析結果

金相試驗進一步揭示了葉片斷裂處的微觀組織特征。使用 50 μm 金相顯微鏡對斷裂處顯微組織形象 (如圖 3 所示) 進行細致觀測，發現斷裂區域存在明顯的晶粒變形和微裂紋，表明材料在失效前經歷了顯著的塑性變形和應力集中。結合葉片振動模態分析，研究人員發現斷裂區域與葉片的高應力區域高度吻合，進一步證實了疲勞失效在葉片斷裂過程中的重要作用。

4、改進措施與建議

為提高鈦鋁合金低壓渦輪葉片的使用壽命和可靠性，文章提出了一系列改進措施。在材料方面，建議開發更高性能的鈦鋁合金，提高其抗蠕變和抗疲勞性能。設計優化方面，應著重改進葉片幾何形狀，減少應力集中，同時優化冷卻系統以降低葉片工作溫度。制造工藝方面，需要嚴格控制生產過程，采用先進的檢測技術如超聲波檢測，確保材料質量。為提升葉片的可靠性和壽命，以下是一些改進措施和建議。

4.1 材料優化

4.1.1 改進合金成分

通過調整鈦鋁合金中鋁、鈮、鉬等元素的含量，提高材料的高溫強度、抗蠕變性能和抗氧化能力。添加稀土元素 (如 Y、La) 以細化晶粒，提升材料的韌性和抗疲勞性能。

4.1.2 開發新型合金

研究新型鈦鋁合金 (如 Ti?AlNb 基合金)，進一步提高高溫性能和抗腐蝕能力。采用納米復合材料，增強材料的力學性能和抗疲勞性能。

4.2 制造工藝改進

4.2.1 精密鑄造技術

采用定向凝固或單晶鑄造技術，減少晶界缺陷，提高葉片的抗蠕變和抗疲勞性能。優化鑄造工藝參數，減少氣孔、夾雜等缺陷。

4.2.2 粉末冶金技術

使用粉末冶金工藝制備鈦鋁合金，獲得更均勻的組織結構，提高材料的強度和韌性。

4.2.3 增材制造 (3D 打印)

采用激光選區熔化或電子束熔化技術，實現復雜葉片的精密制造，減少應力集中區域。

4.3 表面處理與涂層技術

4.3.1 表面強化處理

采用噴丸強化、激光沖擊強化等技術，在葉片表面引入壓應力，提高抗疲勞性能 [5]。通過表面滲鋁、滲鉻等化學熱處理，提高抗氧化和抗腐蝕能力。

4.3.2 抗氧化涂層

在葉片表面涂覆抗氧化涂層 (如鋁化物涂層)，提高高溫抗氧化性能。采用熱障涂層，降低葉片表面溫度，延長使用壽命。

4.3.3 耐磨涂層

在葉片前緣和易磨損部位涂覆耐磨涂層 (如 TiN、CrN 涂層)，減少機械損傷。

4.4 設計優化

4.4.1 優化幾何設計

通過有限元分析和計算流體力學模擬，優化葉片幾何形狀，減少應力集中區域。采用空心葉片設計，降低質量并改善冷卻效果。

4.4.2 冷卻結構設計

設計高效的內部冷卻通道，降低葉片工作溫度，減小蠕變和熱疲勞風險。采用氣膜冷卻技術，在葉片表面形成冷卻氣膜，提高耐高溫性能。

4.4.3 振動控制設計

優化葉片安裝結構，避免共振現象。采用阻尼材料或結構，減少振動對葉片的損傷。

4.5 檢測與維護

4.5.1 無損檢測技術

采用超聲波檢測、X 射線檢測和渦流檢測等技術，定期檢查葉片的內部缺陷和表面損傷。利用紅外熱成像技術，監測葉片的工作溫度分布，及時發現異常。

4.5.2 定期維護與修復

定期孔探檢查葉片的表面涂層狀態，及時修復或更換損壞的涂層。制定嚴格的操作規范，在進行低壓轉子孔探時，機務人員不要用手轉動鈦鋁合金的渦輪葉片以及對葉片施加過大應力。

4.5.3 監控檢測系統

在發動機集成健康檢測系統，實時檢測葉片的振動、溫度和應力狀態，提前預警潛在失效。

4.6 環境適應性改進

4.6.1 抗腐蝕設計

在腐蝕性環境中，采用耐腐蝕涂層或表面處理技術，提高葉片的抗腐蝕能力。

4.6.2 抗熱沖擊設計

通過優化冷卻系統和材料選擇，提高葉片的抗熱沖擊性能。采用梯度材料設計，使葉片在不同溫度區域具有更好的適應性。

4.7 試驗驗證與仿真

4.7.1 加速壽命試驗

在模擬工況下進行加速壽命試驗，評估葉片的抗疲勞、抗蠕變和抗腐蝕性能。通過試驗數據優化設計和材料選擇。

4.7.2 多物理場仿真

利用多物理場耦合仿真技術，模擬葉片在高溫、高壓、振動等復雜工況下的行為，優化設計參數。

通過這些綜合措施，有望顯著提高鈦鋁合金低壓渦輪葉片的性能和使用壽命，為航空發動機的可靠性和安全性提供有力保障。

5、結論

文章通過對航空發動機鈦鋁合金低壓渦輪葉片進行失效分析，揭示了其主要失效模式和機理。研究表明，鈦鋁合金葉片的失效通常由高溫氧化、蠕變、疲勞、外來物損傷以及低溫脆性等多種因素共同作用引起。針對這些問題，提出了從材料、設計、制造和維護等多方面入手的綜合改進措施。研究結果對于提高鈦鋁合金葉片的使用壽命、優化航空發動機設計具有重要意義。未來研究應繼續關注新型鈦鋁合金材料的開發和應用，同時探索更先進的制造和檢測技術，以進一步提高航空發動機的性能和可靠性。

參考文獻

[1] 吳小光。鈦合金在 V2500 發動機中的應用 [J]. 科技資訊，2021 (8):46-49.

[2] 高濤。航空發動機用鈦合金高周 / 超高周疲勞性能及損傷機理研究 [D]. 西安：西北工業大學，2021:125-126.

[3] 王金龍，高斯博，楊宇星，等。航空發動機用鈦合金 TC17 疲勞失效研究 [J]. 哈爾濱工程大學學報，2021 (8):1203-1208.[4] Li C W, Miao Z, Yang B Y, et al. Study on foreign object damage law of titanium alloy blade of an aero-engine impacted by sandstone[J]. Strength of Materials, 2022(2):54.

[5] 田凱，帥仕祥，羅學昆，等。激光沖擊 / 機械噴丸復合強化對 TC4 鈦合金外物損傷疲勞性能的影響 [J]. 航空材料學報，2023 (4):94-101.

（注，原文標題：航空發動機鈦鋁合金低壓渦輪葉片失效分析）
