鈦及鈦合金作為一種銀灰色的輕質(zhì)金屬材料，以其高比強(qiáng)度、優(yōu)異的耐腐蝕性、良好的高溫性能以及出色的生物相容性與安全性，在航空航天、生物醫(yī)療、化工裝備、汽車制造與海洋工程等多個(gè)高端領(lǐng)域得到廣泛應(yīng)用[1-5]。近年來(lái)，伴隨消費(fèi)電子產(chǎn)業(yè)的快速發(fā)展，鈦及鈦合金在3C產(chǎn)品中的應(yīng)用持續(xù)擴(kuò)展，主要依托其輕量化、高比強(qiáng)度、耐腐蝕及無(wú)磁感等綜合特性。目前，鈦材已逐步應(yīng)用于智能手機(jī)與平板電腦的中框與背板、筆記本電腦的機(jī)身框架與散熱模組、智能手表的表殼與表帶，以及各類傳感器外殼、耳機(jī)與音響的結(jié)構(gòu)件等。這些應(yīng)用在提升產(chǎn)品便攜性與結(jié)構(gòu)耐久度的同時(shí)，也符合市場(chǎng)對(duì)高端材料與工藝的品質(zhì)追求，充分展現(xiàn)了鈦合金在消費(fèi)電子領(lǐng)域的廣闊前景。

然而，鈦合金在消費(fèi)電子領(lǐng)域的產(chǎn)業(yè)化進(jìn)程受到其固有加工特性的嚴(yán)重制約。以手機(jī)中框?yàn)槔?，?0%的毛坯材料需要通過(guò)切削去除;鈦合金零件加工成本已占零件總成本的60%以上。鈦合金難加工主要源于其特殊的物理化學(xué)特性[6-11]:首先，其導(dǎo)熱系數(shù)較低，導(dǎo)致切削區(qū)域熱量積聚顯著，刀尖溫度急劇上升，從而加速刀具磨損;其次，鈦合金與刀具材料間的摩擦系數(shù)較高，加之切屑-刀具實(shí)際接觸面積較小，使刀尖處于高應(yīng)力狀態(tài)，容易引發(fā)崩刃、粘刀與擴(kuò)散磨損;此外，鈦合金彈性模量較低，加工中易發(fā)生彈性變形與回彈現(xiàn)象，加劇后刀面磨損，影響尺寸精度;同時(shí)，鈦在高溫下化學(xué)活性高，易與空氣中的氧、氮等元素反應(yīng)，形成硬脆表層，進(jìn)一步縮短刀具壽命。

目前，提升鈦合金切削性能的技術(shù)路徑主要包括材料自身改性與外部加工條件優(yōu)化兩大方向。材料改性方面涉及合金成分設(shè)計(jì)、微觀組織調(diào)控與制備工藝改進(jìn)[12-18];外部?jī)?yōu)化則涵蓋刀具材料創(chuàng)新、幾何結(jié)構(gòu)設(shè)計(jì)、切削參數(shù)調(diào)整與冷卻潤(rùn)滑策略等[19-22]。在眾多方案中，合金化改性通過(guò)向鈦基體中引入易切削元素這一方式，實(shí)現(xiàn)了對(duì)材料切削行為的系統(tǒng)性調(diào)控。正因如此，該途徑被視為從本質(zhì)上提升鈦合金切削性能最具潛力且最根本的路徑。

本文聚焦于易切削鈦合金的研究進(jìn)展，重點(diǎn)綜述通過(guò)添加稀土元素、復(fù)合引入稀土與S、引入Cu/Ag等合金化元素以及熱氫處理等途徑對(duì)鈦合金切削性能的改善效果，并對(duì)未來(lái)易切削鈦合金的發(fā)展趨勢(shì)進(jìn)行展望。在此基礎(chǔ)上，進(jìn)一步提出開(kāi)發(fā)兼具優(yōu)良綜合力學(xué)性能與切削加工性能的鈦合金材料的若干思路。

1、添加稀土開(kāi)發(fā)易切削鈦合金

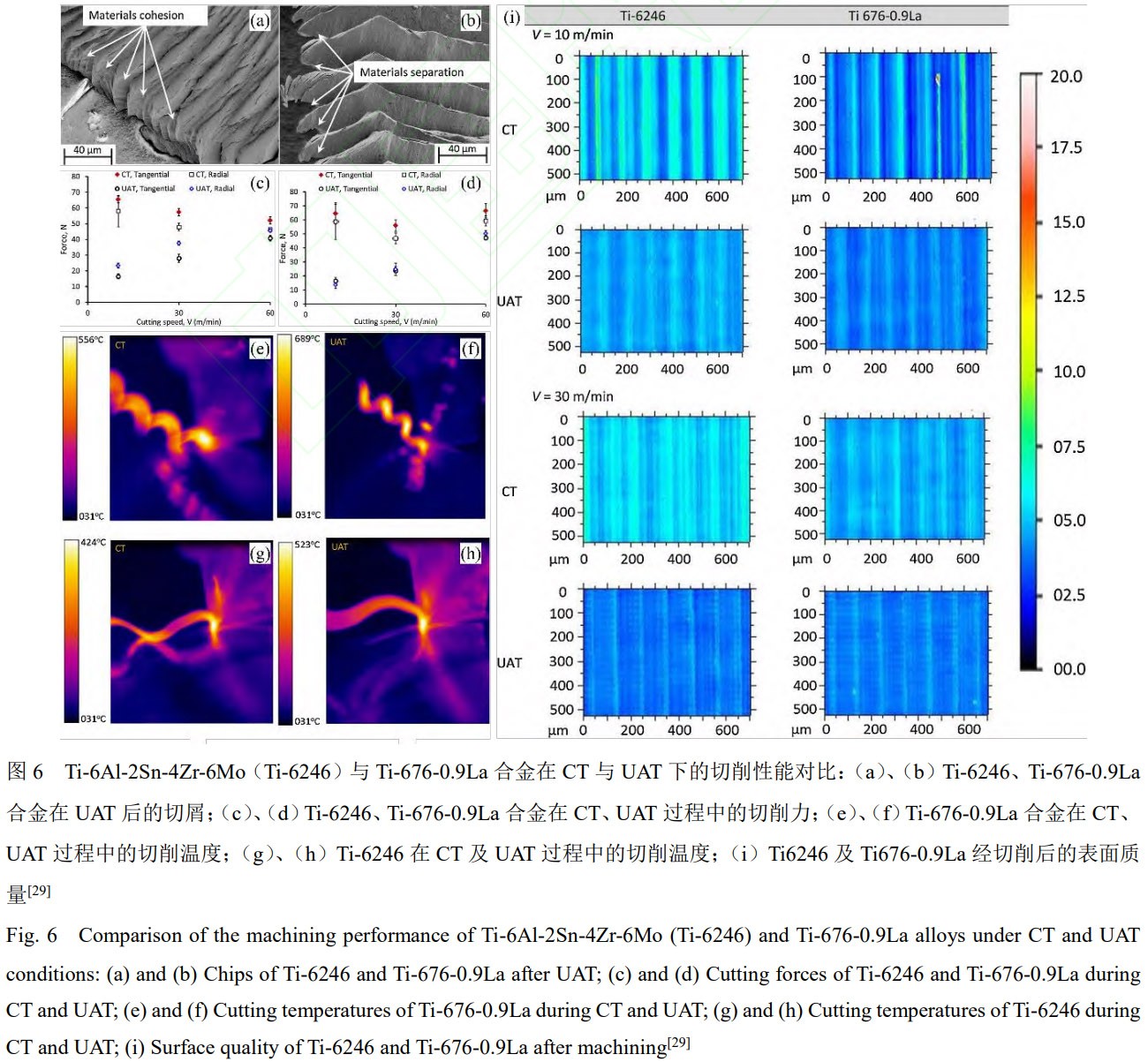

在鈦合金材料研究中，稀土的添加已被證實(shí)能夠顯著改善其拉伸[23]、疲勞[24]、蠕變[25]及抗氧化[26]等性能。德國(guó)布倫瑞克工業(yè)大學(xué)[27-29]、日本大同特殊鋼株式會(huì)社[30,31]以及韓國(guó)材料研究所[32,33]等團(tuán)隊(duì)進(jìn)一步發(fā)現(xiàn)，通過(guò)引入特定稀土元素，還能夠有效提升鈦合金的切削性能。其中，德國(guó)學(xué)者主要采用La元素，日本學(xué)者側(cè)重于Sc、Y及其他鑭系元素的單獨(dú)或復(fù)合添加，而韓國(guó)研究團(tuán)隊(duì)則以Ce和Er為主要研究對(duì)象。

目前，在鈦合金中引入稀土元素的主要方式包括直接添加純稀土金屬、稀土化合物以及使用稀土中間合金[34]。在易切削鈦合金的開(kāi)發(fā)中，直接添加純稀土金屬最為常見(jiàn)。需要注意的是，稀土元素的添加量存在一個(gè)上限。雖然過(guò)量添加在一定程度上能進(jìn)一步改善切削性能，但會(huì)顯著損害材料的力學(xué)性能和熱加工性能[27,30-33]。例如，村上昌吾等[31]將稀土的添加量(質(zhì)量百分比)控制在0.01%至0.5%之間。Siemers等[28]的研究表明，當(dāng)La含量在0.01%至2.80%范圍內(nèi)時(shí)，Ti-6Al-4V合金的切削性能隨La含量增加而持續(xù)改善，尤其在La含量達(dá)到2.8%時(shí)，合金切屑甚至可實(shí)現(xiàn)手動(dòng)粉碎。然而，La的引入在改善切削性能的同時(shí)，也引發(fā)了顯著的強(qiáng)度-塑性權(quán)衡問(wèn)題。由表1可知，添加0.9%La的鑄態(tài)合金與母材(Ti-6Al-4V)相比，其抗拉強(qiáng)度與延伸率均急劇下降。盡管后續(xù)的熱變形及時(shí)效處理能夠大幅恢復(fù)材料的強(qiáng)度(如變形態(tài)強(qiáng)度達(dá)950MPa)，但塑性(延伸率為7%~11%)仍遠(yuǎn)低于母材水平(21%)。

表1 Ti-6Al-4V-0.9La的機(jī)械性能[28]

Table 1 Mechanical properties of Ti-6Al-4V-0.9La[28]

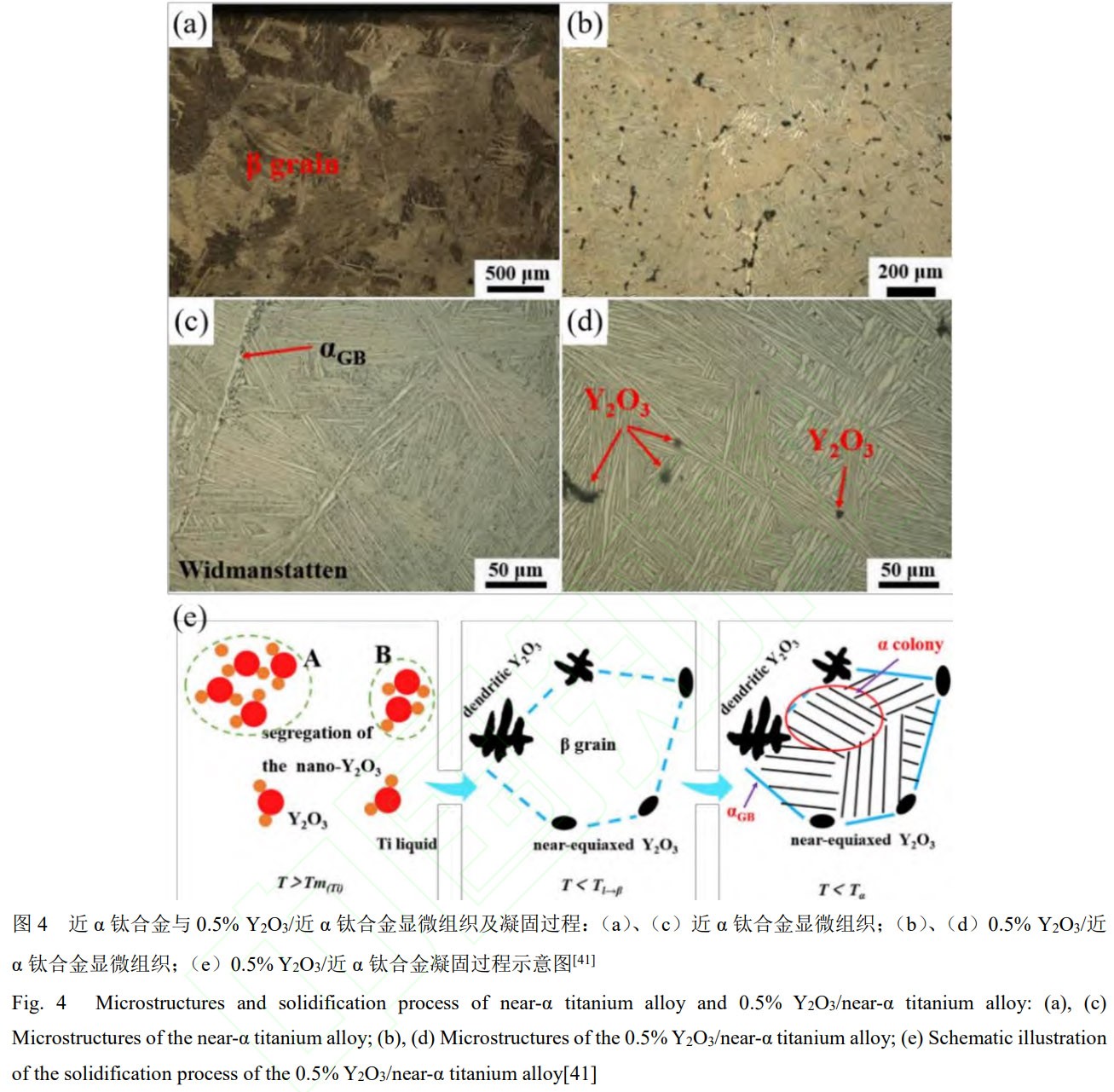

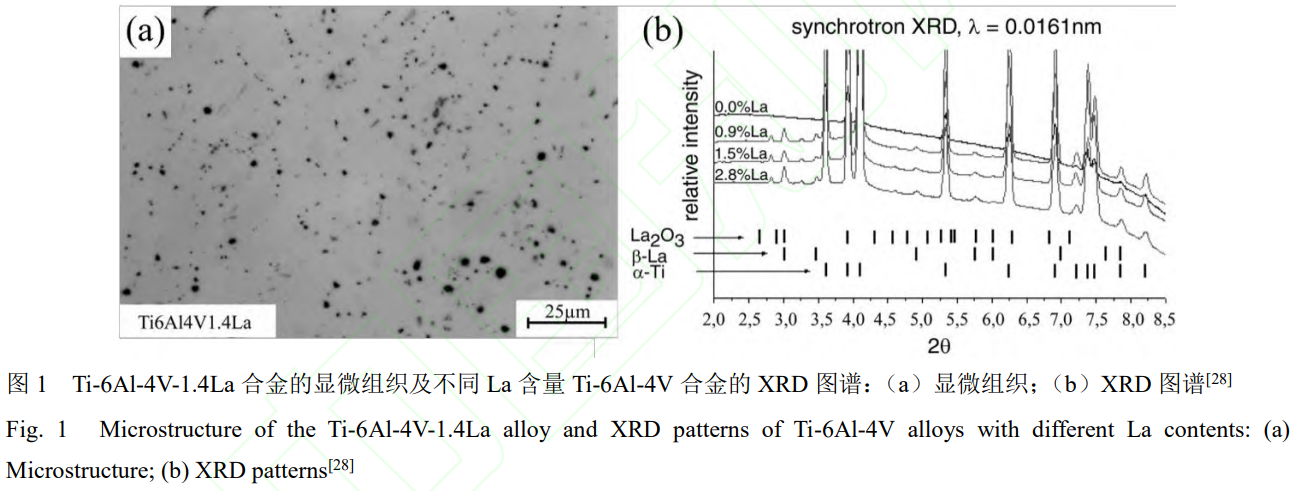

稀土元素在鈦合金中的最終存在形式，與其種類、添加量以及熱加工過(guò)程中的冷卻速率密切相關(guān) [35]。在高溫條件下，稀土在鈦合金中具有較高的固溶度。例如，在1350℃時(shí)，Y的固溶量可達(dá)3.7%，而La的固溶量高達(dá)5% [36]。因此，若鈦合金在高溫下能快速冷卻，部分稀土元素有可能固溶于鈦基體中。除了固溶形式，稀土更常以第二相的形式存在，包括純稀土相或稀土氧化物。德國(guó)學(xué)者[27-29]利用同步輻射和中子衍射技術(shù)研究發(fā)現(xiàn)，在含有0.9%、1.5%和2.8%La的Ti-6Al-4V合金中，析出相主要為金屬La微粒而非La?O?。這些微米級(jí)的La顆粒主要分布于晶界，并表現(xiàn)出較高的穩(wěn)定性，如下：

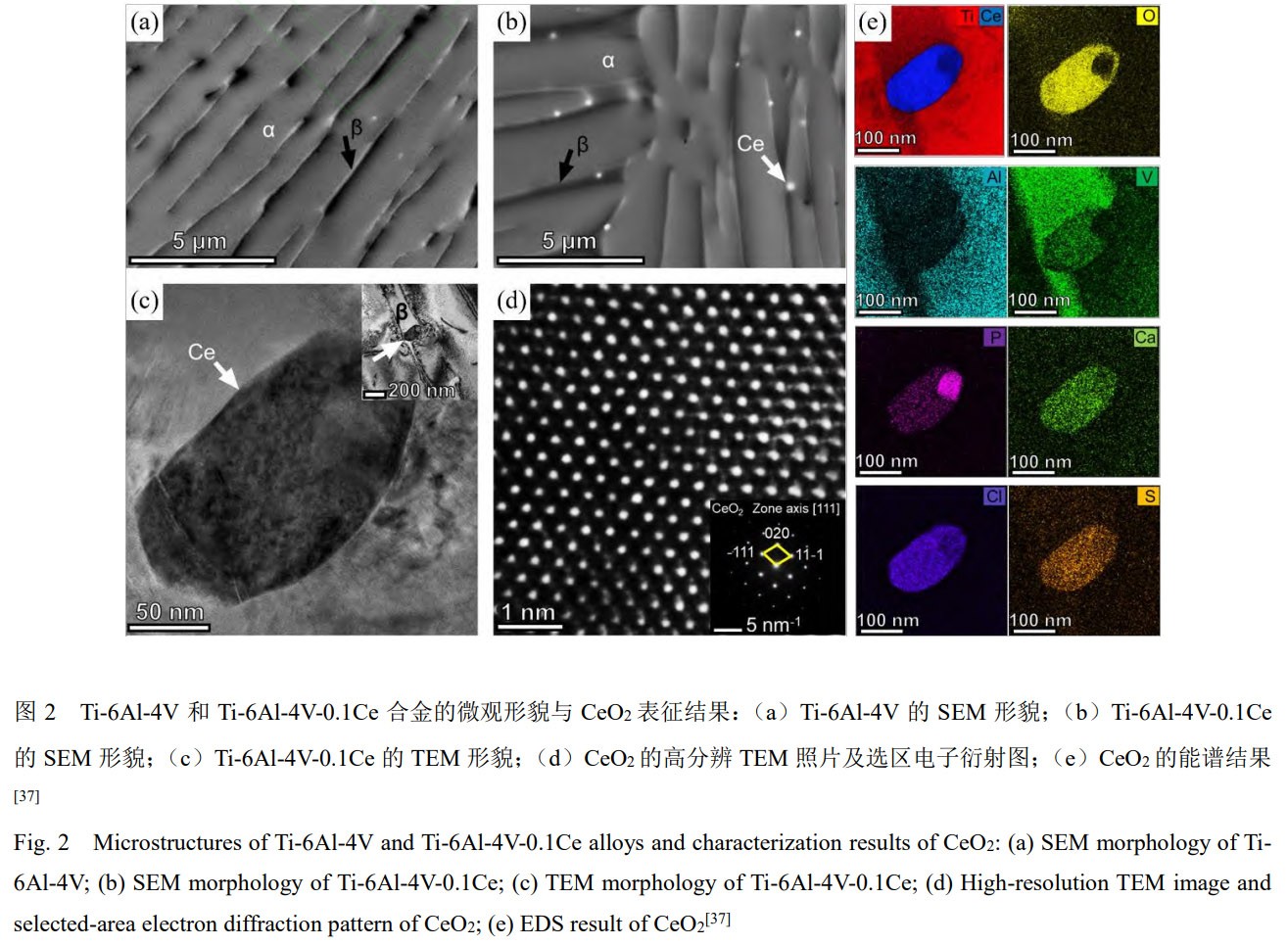

Li等[37]通過(guò)掃描電鏡觀察到Ti-6Al-4V-0.1Ce合金中存在大量白色顆粒(圖2a、b)，并經(jīng)由透射電鏡及衍射分析確認(rèn)其為CeO?(圖2c-e)。此外，劉超等[38]發(fā)現(xiàn)Er在Ti-6Al-4V-0.5Si合金中主要以Er?O?形式存在;Yan等[39]確認(rèn)Nd在Ti-6.5Al-3.5Mo-1.5Zr-0.3Si合金中以Nd?O?形式析出;Yu等[40]則報(bào)道Y在Ti-6Al-2Sn-4Zr-2Mo-0.1Si合金中以Y?O?形式存在。

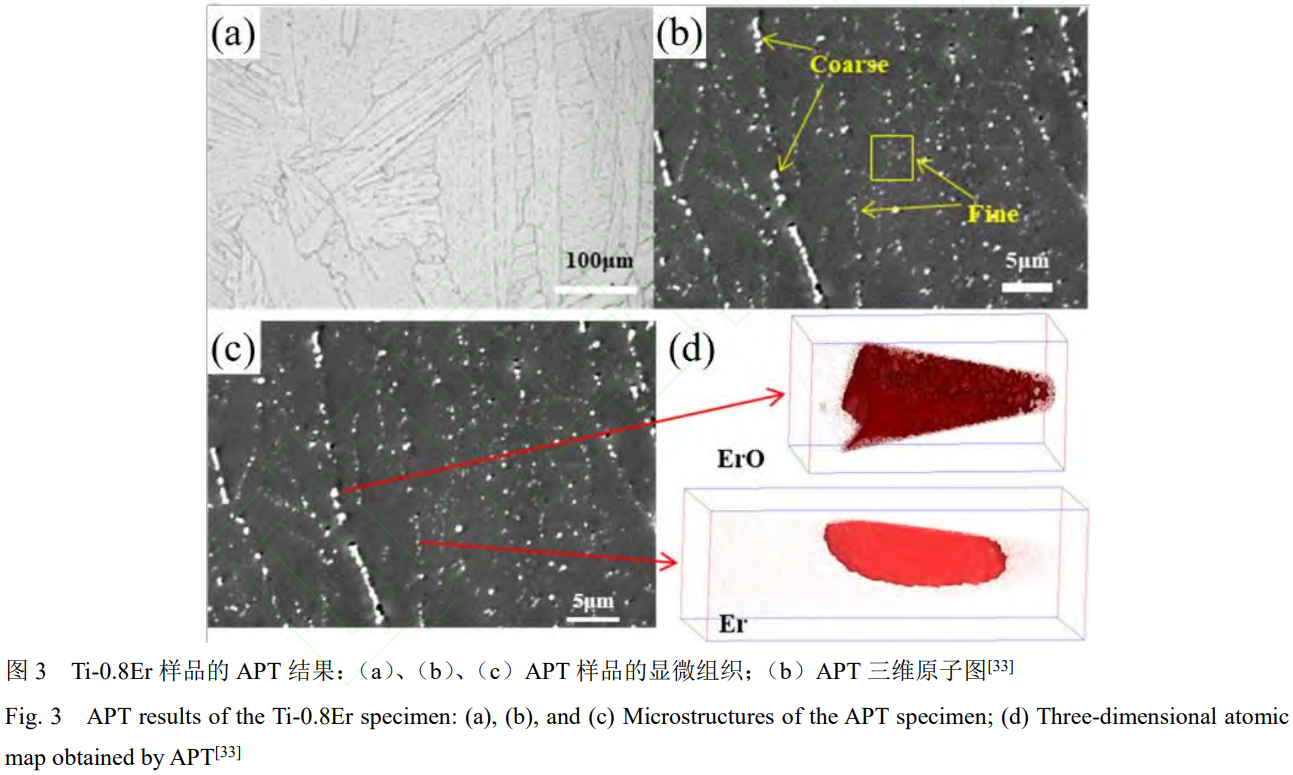

值得注意的是，稀土在鈦合金中也可能以純金屬和氧化物共存的混合形態(tài)析出。Choi等[33]對(duì)該問(wèn)題進(jìn)行了系統(tǒng)研究，在Er含量為0.8%的純鈦中觀察到稀土析出相呈現(xiàn)差異化分布:一類是尺寸較大、分布于α晶粒內(nèi)部的析出相;另一類則是尺寸較小、集中于α相晶界的析出相，具體形貌與分布如圖3(a)、(b)所示。為精確鑒別這兩類析出相的化學(xué)成分，研究者進(jìn)一步借助原子探針斷層掃描技術(shù)(APT)進(jìn)行了三維原子尺度分析。結(jié)果表明，α相內(nèi)部尺寸較大的顆粒為ErO，而晶界處尺寸較小的顆粒則為純Er，相關(guān)分析結(jié)果如圖3(c)、(d)所示。

由于稀土元素化學(xué)性質(zhì)極為活潑，在空氣中極易氧化，因此鈦合金中實(shí)際存在的稀土析出相類型尚不明確，究竟是純稀土、稀土氧化物還是二者的混合相尚無(wú)定論，析出相在樣品制備或檢測(cè)過(guò)程中也可能發(fā)生進(jìn)一步氧化。盡管析出相的具體形態(tài)存在爭(zhēng)議，但普遍認(rèn)為稀土的引入能有效細(xì)化鈦合金的顯微組織。Yang等[41]的研究表明，Y?O?在Ti-6Al-4Sn-7Zr-0.8Mo-1Nb-1W-0.25Si合金中，能夠在凝固過(guò)程中細(xì)化β晶粒(圖4a-d)，并在隨后的β→α相變中作為異質(zhì)形核點(diǎn)，促進(jìn)α相的析出(圖4e)。此外，Ce、Nd、Er、Sc等稀土元素也表現(xiàn)出類似的晶粒細(xì)化效果，其機(jī)理主要?dú)w因于稀土析出相提供的異質(zhì)形核作用[38,39,42-44]。

盡管組織細(xì)化通常有助于改善材料的綜合性能，但需要指出的是，細(xì)化的顯微組織有時(shí)反而可能對(duì)鈦合金的切削性能產(chǎn)生不利影響[15,45,46]。稀土系易切削鈦合金其切削性能的改善，主要?dú)w功于稀土第二相顆粒的作用，具體表現(xiàn)為切削力降低、切屑形態(tài)改善、刀具磨損減輕以及加工表面質(zhì)量提升等。

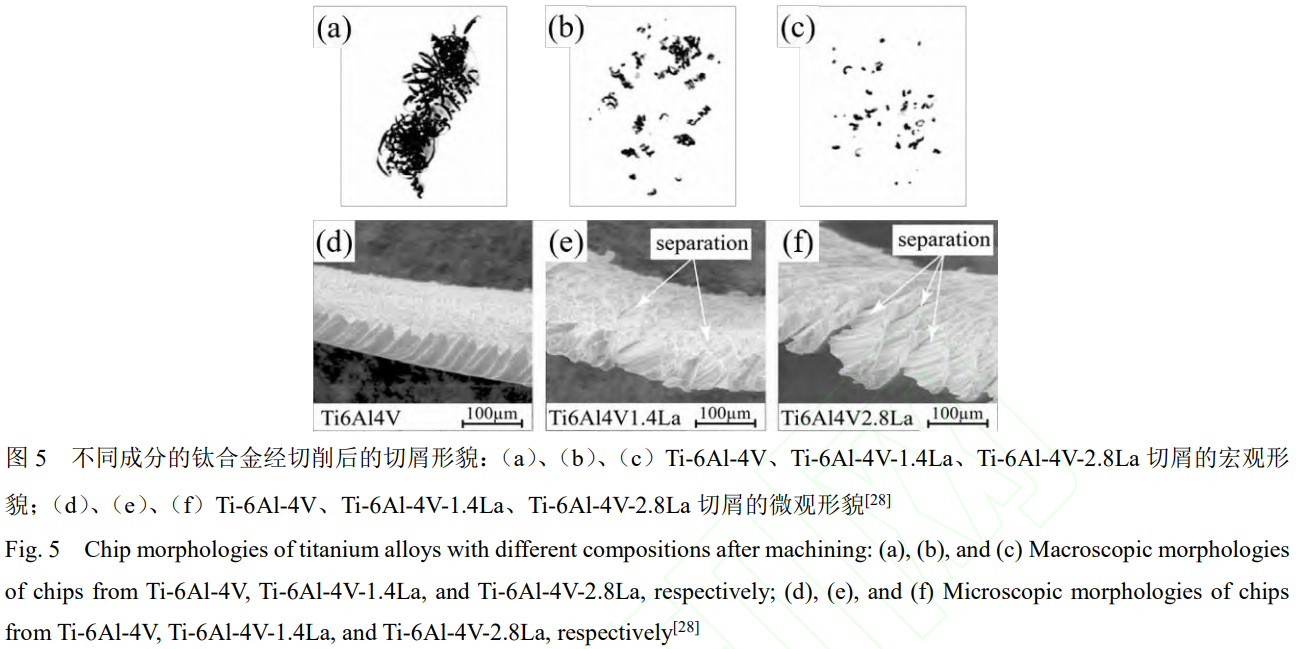

對(duì)于析出相為純稀土金屬的α+β型鈦合金體系，其切削性能的改善主要源于在切削局部高溫下稀土顆粒的熔融脆化效應(yīng)。Carsten等[28]指出，當(dāng)切削溫度超過(guò)La顆粒的熔點(diǎn)時(shí)，La顆粒會(huì)發(fā)生軟化或熔化，從而削弱切屑間的結(jié)合力，促進(jìn)切屑在剪切帶或振動(dòng)作用下斷裂，形成短小且易斷的切屑(圖5)。這類短切屑能減少刀具-工件的接觸長(zhǎng)度，降低切削熱和刀具磨損，并避免積屑瘤的產(chǎn)生，從而獲得更光滑的加工表面。Hussain等[27]在Ti-6Al-2Sn-4Zr-6Mo-0.9La(Ti-676-0.9La)合金中觀察到了更顯著的切屑分離現(xiàn)象，實(shí)驗(yàn)結(jié)果表明改性合金具有更高的分割程度和更大的剪切角。Riaz等[29]進(jìn)一步報(bào)道，與基體材料相比，該合金在常規(guī)車削(CT)和超聲波輔助車削(UAT)過(guò)程中，均表現(xiàn)出切屑分離、切削力下降及表面質(zhì)量提升的特點(diǎn)，但切削溫度有所升高，其有利于La顆粒的熔化，促進(jìn)斷屑(圖6)。

對(duì)于析出相主要為稀土氧化物的α+β型鈦合金體系，或氧化物與純稀土共存的α型鈦合金體系，其切削性能的改善機(jī)理則有所不同，主要?dú)w因于兩個(gè)方面:一是堅(jiān)硬的稀土氧化物割裂了基體的連續(xù)性，在切削過(guò)程中促進(jìn)了切屑的分離與斷裂;二是純稀土相在切削過(guò)程中吸收局部熱量，一定程度上緩解了切削區(qū)的熱-力耦合效應(yīng)。例如，Kim等[32]在Ti-6Al-4V中添加Ce后，發(fā)現(xiàn)基體中析出了大量白色的顆粒狀Ce氧化物，這些氧化物在與刀具接觸時(shí)會(huì)誘發(fā)切屑分離，從而促進(jìn)斷屑。Choi等[33]在純鈦中添加Er的研究表明，Er的加入顯著縮短了切屑長(zhǎng)度，且切屑長(zhǎng)度隨Er含量的增加而逐步減小，證明純鈦的切削性能隨Er含量的提升而增強(qiáng)，這種改善效應(yīng)被認(rèn)為是ErO與純Er協(xié)同作用的結(jié)果。

綜上所述，稀土元素作為有效的微合金化組元，為系統(tǒng)性提升鈦合金切削性能提供了關(guān)鍵的材料學(xué)途徑。目前，研究已證明通過(guò)引入La、Ce、Er、Y等稀土元素，能顯著優(yōu)化α型、α+β型鈦合金的切削行為，其核心機(jī)理主要?dú)w結(jié)于第二相顆粒的“促斷屑”作用。值得注意的是，稀土的添加形式、存在狀態(tài)(固溶體、純金屬顆?；蛳⊥裂趸?及其對(duì)顯微組織的細(xì)化效果，共同決定了其對(duì)切削性能的最終影響。然而，稀土添加亦伴隨著力學(xué)性能的權(quán)衡，過(guò)量引入會(huì)導(dǎo)致強(qiáng)度與塑性顯著劣化，因此需精確控制其添加量以平衡切削性能與力學(xué)性能。未來(lái)研究仍需深入揭示稀土析出相在動(dòng)態(tài)切削過(guò)程中的演化行為及其與鈦合金基體的相互作用機(jī)制，以推動(dòng)新一代高性能易切削鈦合金的精準(zhǔn)設(shè)計(jì)與工程應(yīng)用。

2、添加稀土-硫開(kāi)發(fā)易切削鈦合金

在鈦合金材料研究中，借鑒鋼鐵材料通過(guò)添加S元素形成易切削相以改善切削性能的途徑[47-49]，研究者們也嘗試在鈦合金中引入S元素[50,51]。S在鈦合金中固溶度極低，傾向于形成第二相。然而，若單獨(dú)添加S，易在晶界析出板狀Ti-S化合物。這些晶界析出物不僅會(huì)顯著惡化鈦合金的力學(xué)性能和熱加工性能，對(duì)切削性能的改善效果也有限[52]。因此，需通過(guò)添加與硫親和力更強(qiáng)、反應(yīng)能力超過(guò)鈦的元素對(duì)硫化物進(jìn)行改性處理。日本學(xué)者的研究證實(shí)，稀土元素能有效與S結(jié)合生成稀土硫化物，從而優(yōu)化鈦合金的切削性能[53,54]。

在稀土-硫系易切削鈦合金的開(kāi)發(fā)中，通常以純稀土金屬(如Sc、Y及鑭系元素)形式添加稀土，以硫磺形式添加S [51-54]。最終合金中可能存在的第二相包括稀土硫化物、純稀土金屬相以及Ti-S化合物 [51,53]。第二相的組成強(qiáng)烈依賴于稀土與S的相對(duì)含量即質(zhì)量比(w_R/w_S):當(dāng)稀土含量不足時(shí)，過(guò)量的S會(huì)與鈦形成Ti-S相;當(dāng)稀土過(guò)量時(shí)，則析出稀土硫化物和純稀土第二相;而過(guò)高的稀土含量會(huì)嚴(yán)重?fù)p害合金的機(jī)械性能 [51]。中村貞行等 [53]研究發(fā)現(xiàn)，通過(guò)合適的成分設(shè)計(jì)，可有效抑制晶界板狀Ti-S化合物的形成，轉(zhuǎn)而形成顆粒狀第二相。在較低的w_R/w_S比值下，稀土硫化物沿鍛造方向略有伸長(zhǎng)，如圖7(a)、(b)所示，并伴生少量Ti-S相;提高w_R/w_S比值后，稀土硫化物變得更圓整，且其外圍常被一層黑色的純稀土相包裹，如圖7(c)、(d)所示。

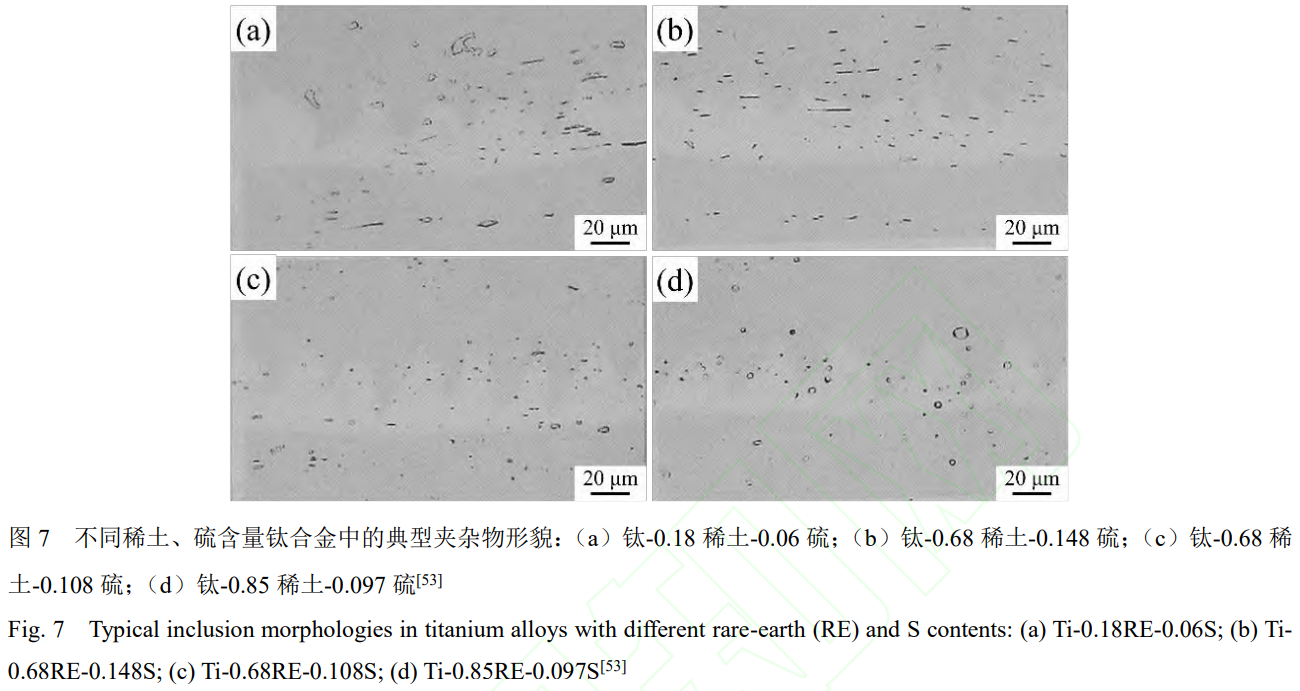

為實(shí)現(xiàn)切削性能與綜合力學(xué)性能的平衡，精確控制稀土與S的添加比例至關(guān)重要。在日本學(xué)者 [54]針對(duì)Ti-3Al-2V易切削鈦合金的開(kāi)發(fā)中，將稀土含量控制在0.29%~1.3%，S含量在0.07%~0.23%范圍內(nèi)，并保持w_R/w_S比值在2.4~4.0。在此優(yōu)化成分下，稀土-硫系易切削鈦合金的室溫強(qiáng)度與疲勞性能與基體合金相當(dāng)，雖然在900℃以下其高溫延性略低，但在900℃以上時(shí)，與基體合金一樣均表現(xiàn)出優(yōu)異的高溫延性(>90%)。

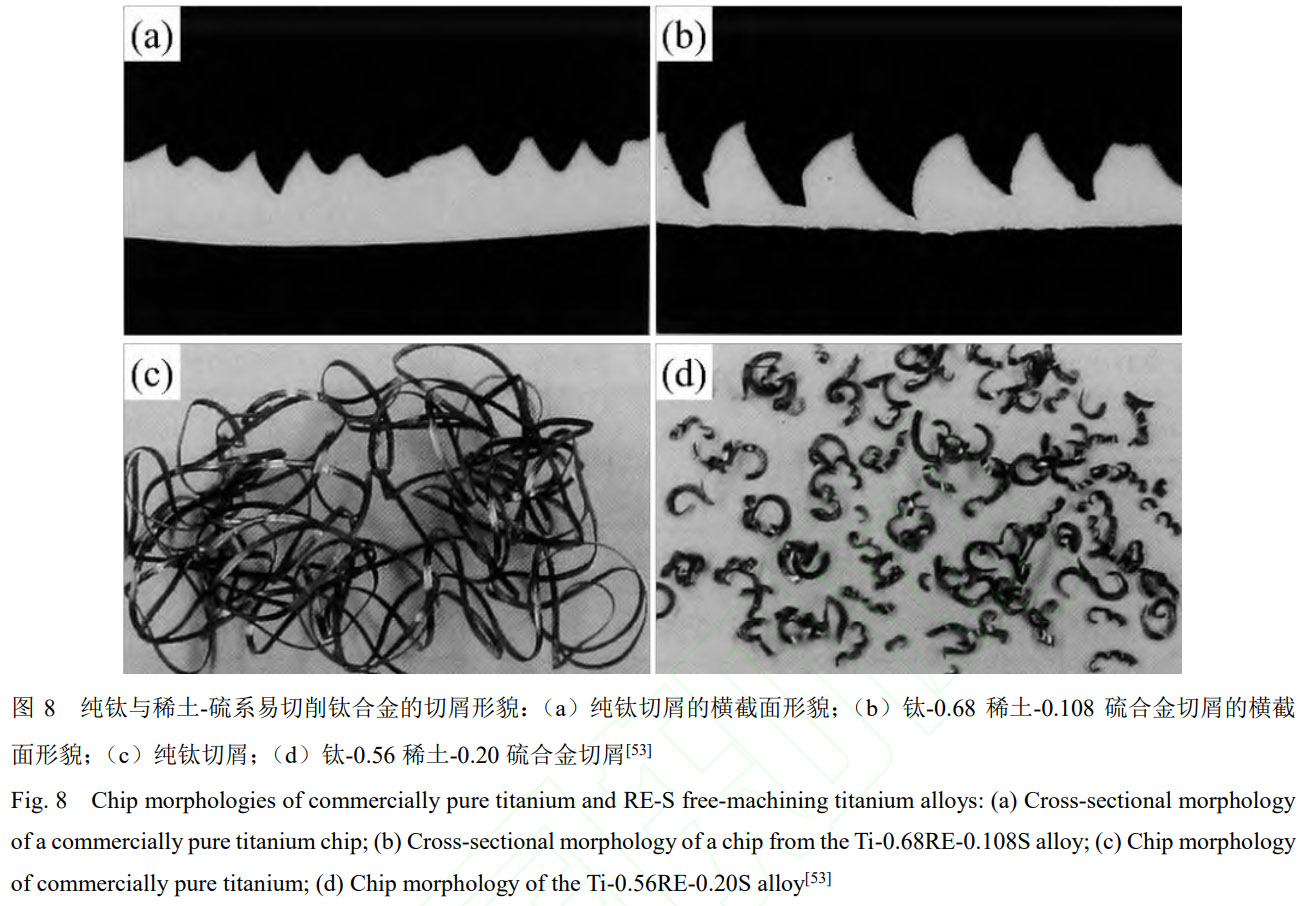

稀土與S的復(fù)合添加還能細(xì)化鈦合金的顯微組織，這主要?dú)w因于析出第二相的異質(zhì)形核作用和對(duì)晶界的釘扎效應(yīng) [51,54]。更重要的是，合金的切削性能得到顯著提升，這主要得益于析出的第二相(尤其是稀土硫化物)割裂了基體的連續(xù)性，在切削過(guò)程中促進(jìn)應(yīng)力集中和切屑脆性斷裂[51,54]。中村貞行等[53]的研究進(jìn)一步指出，稀土能將有害的板條狀硫化物轉(zhuǎn)變?yōu)橛幸娴念w粒狀相。切屑形貌分析表明(圖8)，稀土與S的加入通過(guò)促進(jìn)不連續(xù)的塑性變形和增強(qiáng)絕熱剪切敏感性，顯著改善了切屑的脆斷性。切削性能的優(yōu)化具體體現(xiàn)在切削力降低和刀具壽命延長(zhǎng)。切削力通常隨稀土和S添加量的增加而下降;刀具壽命則隨S含量增加而提高，但過(guò)量的稀土?xí)蚺c硬質(zhì)合金刀具發(fā)生化學(xué)反應(yīng)，反而加劇刀具磨損。在汽車用易切削鈦合金的開(kāi)發(fā)中，木村篤良等[54]證實(shí)，稀土-硫改性合金在鉆孔和車削加工中均表現(xiàn)出更長(zhǎng)的刀具壽命，表明其切削性能優(yōu)于基體材料。

雖然稀土也可與S、Ca、Se、Te等多種元素復(fù)合添加形成有益夾雜物，但無(wú)論從經(jīng)濟(jì)性還是綜合性能角度考量，稀土與硫的組合被認(rèn)為是最佳選擇，也是目前已實(shí)現(xiàn)工業(yè)化應(yīng)用的易切削鈦合金體系。如圖9所示，由木村篤良等開(kāi)發(fā)的稀土-硫系易切削鈦合金Ti-3Al-2V已成功應(yīng)用于汽車連桿的批量制造[54]。

稀土-硫復(fù)合添加通過(guò)形成彌散顆粒狀稀土硫化物，替代有害的晶界Ti-S相，成為改善鈦合金切削性能的關(guān)鍵。其機(jī)理在于第二相顆粒通過(guò)促進(jìn)應(yīng)力集中與絕熱剪切，優(yōu)化切屑分離過(guò)程。通過(guò)將w_R/w_S精確控制于優(yōu)化窗口(如2.4~4.0)，可實(shí)現(xiàn)切削與力學(xué)性能的最佳平衡。目前，該體系因其在性能與成本間的卓越平衡，已成為實(shí)現(xiàn)工業(yè)化應(yīng)用的易切削鈦合金方案，展現(xiàn)了廣闊的工程應(yīng)用前景。

3、添加銅/銀開(kāi)發(fā)易切削鈦合金

鈦合金是生物醫(yī)用領(lǐng)域的關(guān)鍵材料之一，在骨科及牙科植入物領(lǐng)域展現(xiàn)出巨大潛力[55-61]。然而，其進(jìn)一步應(yīng)用受到兩方面關(guān)鍵問(wèn)題的制約:一是鈦合金材料本身切削加工困難，嚴(yán)重影響精密復(fù)雜構(gòu)件的制造效率;二是植入體易引發(fā)細(xì)菌感染，亟需賦予其內(nèi)在抗菌性能[62-66]。研究表明，在鈦基體中引入Cu或Ag元素可有效應(yīng)對(duì)上述挑戰(zhàn)[67-78]。所開(kāi)發(fā)的Ti-Cu與Ti-Ag合金在保留純鈦良好生物相容性與耐蝕性的同時(shí)，綜合性能顯著提升，兼具優(yōu)異的強(qiáng)度、硬度、可切削性與抗菌功能，展現(xiàn)出良好的應(yīng)用前景。

在制備工藝方面，Cu與Ag通常以純金屬形式加入鈦熔體，二者在鈦中均具有一定固溶度，并作為β穩(wěn)定元素降低合金的熔點(diǎn)，從而改善其鑄造性能[79-81]。此外，Cu和Ag的添加還可通過(guò)溶質(zhì)效應(yīng)細(xì)化合金的顯微組織[81-84]。在凝固及后續(xù)熱處理過(guò)程中，過(guò)飽和的Cu或Ag會(huì)通過(guò)共析反應(yīng)析出金屬間化合物Ti?Cu或Ti?Ag;透射電鏡觀察表明，這些析出相多呈黑色顆粒狀分布于基體中[85,86]，如圖10所示。值得注意的是，第二相的體積分?jǐn)?shù)對(duì)合金性能具有關(guān)鍵影響:當(dāng)Cu或Ag含量較低時(shí)，析出相數(shù)量有限，對(duì)加工性能的改善作用不顯著;而當(dāng)其含量過(guò)高時(shí)，大量脆性Ti?Cu或Ti?Ag相的產(chǎn)生將導(dǎo)致基體嚴(yán)重脆化，損害合金的綜合力學(xué)性能[74,77]。研究[73-76,78]表明，隨著Cu、Ag含量的增加，Ti-Cu與Ti-Ag合金的強(qiáng)度和切削性能均有所提升，但塑性指標(biāo)如延伸率則顯著下降。例如，當(dāng)Cu含量達(dá)到10%時(shí)，合金延伸率由純鈦的35%急劇下降至不足1%，呈現(xiàn)完全脆性特征;而Ag含量為20%時(shí)，延伸率也降至約20%。因此，在開(kāi)發(fā)Ti-Cu與Ti-Ag系易切削鈦合金時(shí)，必須合理調(diào)控合金成分，以在切削性能與塑性之間取得合理平衡，并滿足其在具體服役條件下的性能要求。

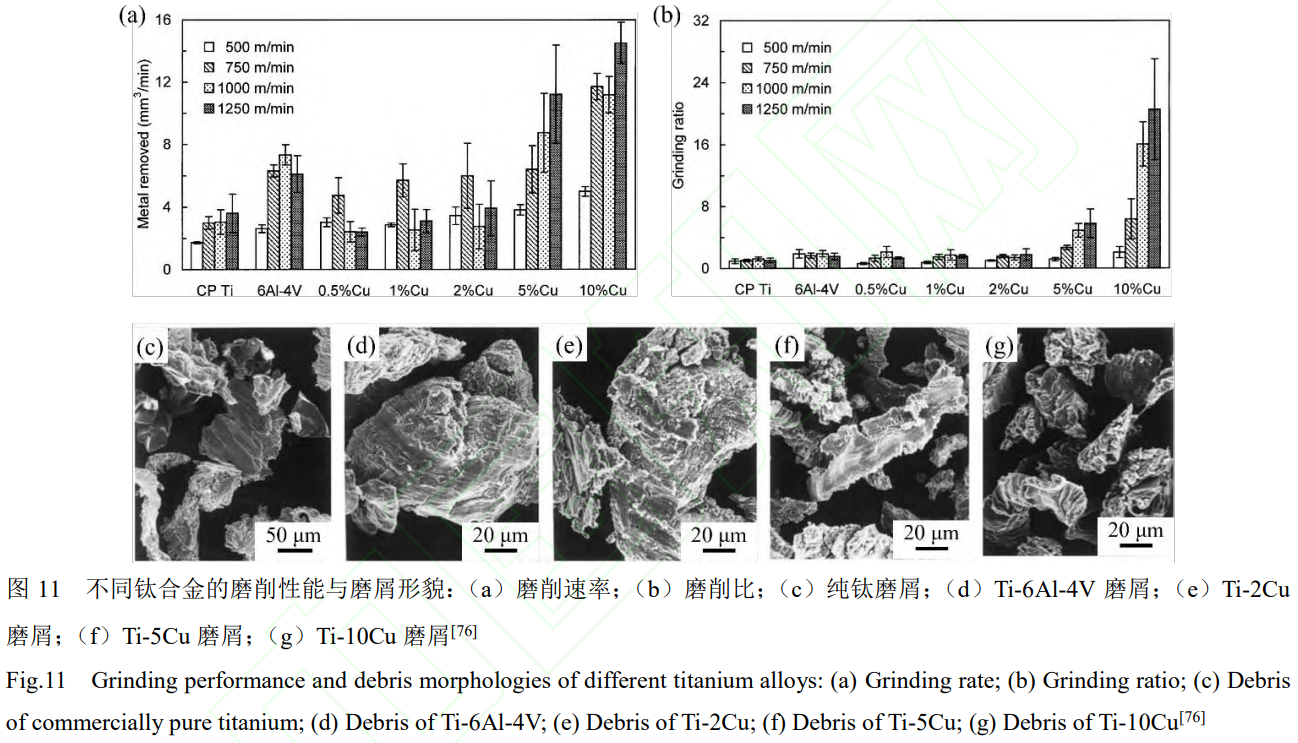

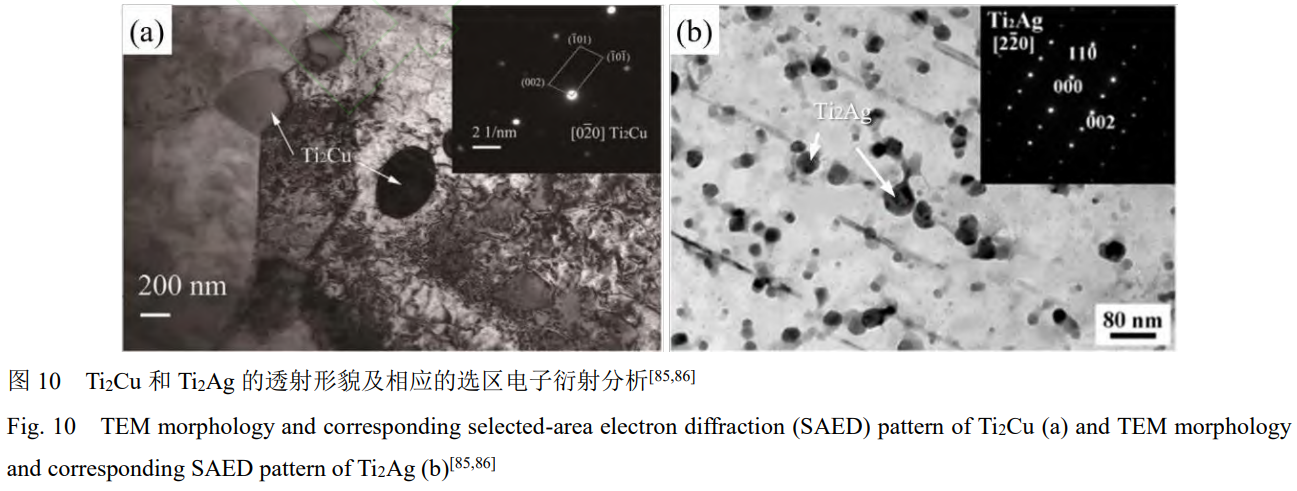

Ti-Cu和Ti-Ag合金切削性能的提升主要?dú)w因于脆性第二相Ti?Cu和Ti?Ag的析出。這些相在晶界處連續(xù)或斷續(xù)分布，削弱了晶界結(jié)合強(qiáng)度，降低了材料整體延性，從而在切削過(guò)程中促進(jìn)切屑的斷裂與分離，形成短小而易于處理的切屑[73-78]。Masafumi等[76]的研究系統(tǒng)比較了不同Cu含量Ti-Cu合金的可磨削性能，發(fā)現(xiàn)隨著Cu含量增加，合金的磨削速率(每分鐘去除的鈦合金體積)有逐漸增加的趨勢(shì)，其可磨性得到改善，如圖11(a)所示;其中Ti-10Cu在所有測(cè)試磨削速度下均表現(xiàn)最優(yōu)，尤其在高速條件下，其磨削比(去除的鈦合金體積與砂輪損失的體積比)約為純鈦(CPTi)的20倍，如圖11(b)所示。對(duì)磨削碎屑的形貌分析進(jìn)一步證實(shí)，Ti-Cu合金產(chǎn)生的碎屑尺寸顯著小于純鈦，且在Cu含量為5%和10%時(shí)碎屑細(xì)化效果最為明顯，如圖11(c)~(g)所示。對(duì)于Ti-Ag合金，其可磨性表現(xiàn)出對(duì)Ag含量與磨削速度的共同依賴性[78]:在低速磨削時(shí)，各成分Ti-Ag合金的磨削性能與純鈦相近;而當(dāng)Ag含量提高至20%且在高速磨削時(shí)，其磨削速率與磨削比則顯著超越純鈦，同時(shí)產(chǎn)生的磨屑也更為細(xì)小。

此外，耐腐蝕性是生物醫(yī)用鈦合金的核心指標(biāo)之一。Cu與Ag作為合金化元素，對(duì)鈦合金耐腐蝕性的影響均呈現(xiàn)一個(gè)明確的“安全窗口”，且其核心機(jī)制均取決于所形成的Ti?Cu、Ti?Ag的微觀形態(tài)與分布，而非單純由含量決定[73,81,84-86]。Chen等[84]的研究中發(fā)現(xiàn)對(duì)于Ti-Ag合金，當(dāng)Ag含量≤20%時(shí)，其耐腐蝕性與純鈦相當(dāng)甚至更優(yōu);但若含量超過(guò)30%，則會(huì)因形成粗大連續(xù)的Ti?Ag相而發(fā)生優(yōu)先溶解，導(dǎo)致鈍化膜破裂與點(diǎn)蝕。對(duì)于Ti-Cu合金，以Ti-5Cu為例，其耐蝕性高度依賴于熱處理誘導(dǎo)的相結(jié)構(gòu)，均勻的α-Ti+Ti?Cu或完全β-Ti+Ti?Cu結(jié)構(gòu)可優(yōu)于純鈦，而不均勻的α-Ti+轉(zhuǎn)變?chǔ)?Ti混合結(jié)構(gòu)則更差[85]。

綜上所述，在鈦合金中添加Cu或Ag可同步實(shí)現(xiàn)抗菌與易切削功能。其本質(zhì)機(jī)理是脆性Ti?Cu/Ti?Ag第二相在切削過(guò)程中促進(jìn)切屑斷裂，從而顯著提升磨削效率。然而，該策略存在內(nèi)在的“強(qiáng)度-塑性”權(quán)衡矛盾，即切削性能的提升以犧牲材料塑性為代價(jià)。因此，成分的精確調(diào)控以求得綜合性能的合理平衡，是該類合金設(shè)計(jì)與應(yīng)用的關(guān)鍵。

4、熱氫處理開(kāi)發(fā)易切削鈦合金

鈦合金熱氫處理是一種利用氫在鈦中可逆合金化特性來(lái)改善其加工性能的新型技術(shù)。該技術(shù)通過(guò)精確控制氫在鈦合金中的含量與存在狀態(tài)，有效調(diào)控其相變過(guò)程并優(yōu)化微觀組織結(jié)構(gòu)[87,88]。這一方法不僅顯著提升了鈦合金的切削加工性能與力學(xué)性能，同時(shí)有助于降低制造成本并提高加工效率[89-93]。

目前，鈦合金熱氫處理主要采用低溫電化學(xué)置氫與高溫氣相置氫兩種方法[94]。低溫電化學(xué)法通常在常溫環(huán)境下進(jìn)行，以試樣為陰極、鉑絲為陽(yáng)極，在電解液中實(shí)現(xiàn)氫的滲透。該方法操作溫度低，但氫擴(kuò)散效率有限，且難以精確控制氫含量，因此主要適用于薄板類材料。相比之下，高溫氣相置氫雖對(duì)設(shè)備要求較高，但能夠通過(guò)調(diào)節(jié)氫氣壓力、氣體流量與系統(tǒng)溫度，實(shí)現(xiàn)氫含量的精確控制及其在材料中的均勻分布，因而在科研實(shí)驗(yàn)中應(yīng)用更為廣泛。在改善切削性能方面，不同類型鈦合金對(duì)應(yīng)的置氫量通常介于0.2%至0.8%之間[90,93,95-97]。具體而言，各合金的優(yōu)化范圍如下:TA1為0.3%~0.6%，TA7的最佳值約為0.5%，TC4為0.2%~0.4%，TC6約為0.3%，TC8為0.7%~0.8%，TC25為0.6%~0.7%。氫含量過(guò)低難以有效改善切削性能，而過(guò)高則可能引發(fā)氫脆及不可逆組織損傷。為此，需在加工完成后通過(guò)真空退火工藝將氫含量恢復(fù)至安全水平，以保障材料服役可靠性[98,99]。

氫原子半徑較小，在鈦合金中主要以間隙固溶形式存在[100,101]。作為一種β穩(wěn)定元素，氫在β-Ti中的溶解度遠(yuǎn)高于α-Ti，且隨溫度升高而增大，如在600℃時(shí)其溶解度可達(dá)約3%[102]。在凝固過(guò)程中，氫還可通過(guò)共析反應(yīng)析出δ氫化物。因此，氫在鈦合金中主要以固溶態(tài)和δ氫化物兩種形式存在[103]。δ氫化物常呈粒狀或針狀，分布于α晶粒內(nèi)部及晶界區(qū)域，其典型形貌及衍射斑點(diǎn)分別如圖12(a)、(b)所示[104]。

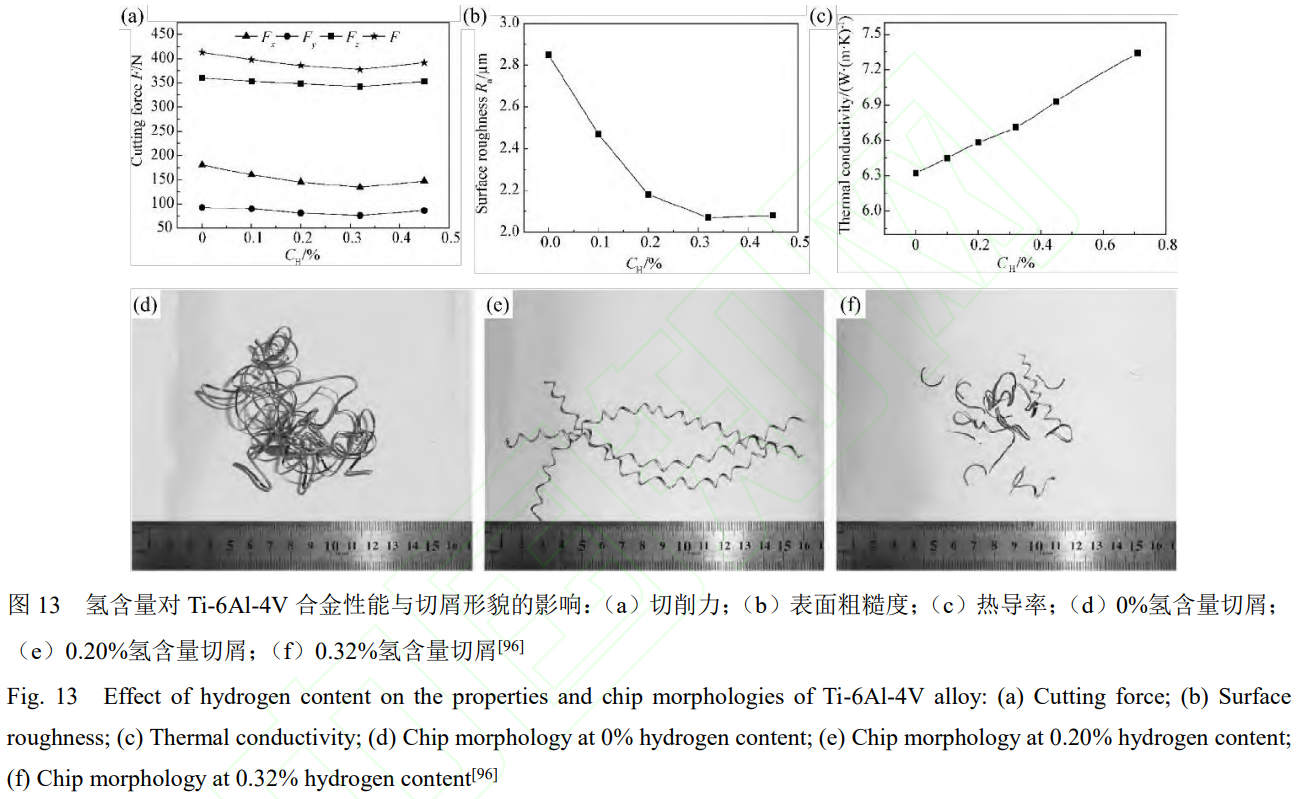

熱氫處理通過(guò)調(diào)控氫含量顯著影響鈦合金的微觀組織與切削性能。氫作為β穩(wěn)定元素，可提高β相比例，并在高含量下促使組織向近β型轉(zhuǎn)變;其快速擴(kuò)散作用有助于促進(jìn)氫化物與α相形成特定取向關(guān)系。此外，高溫充氫過(guò)程中因晶格膨脹引起的剪切應(yīng)力，可進(jìn)一步促使層片組織破碎與細(xì)化，從而優(yōu)化微觀結(jié)構(gòu)。切削性能的改善主要?dú)w因于δ氫化物引起的材料脆化促進(jìn)切屑斷裂，以及流變應(yīng)力、韌性、刀具摩擦系數(shù)的降低和導(dǎo)熱系數(shù)的提高，這些因素共同作用導(dǎo)致切削溫度下降，可加工性顯著提升[91-95,97,105]。華小珍等[96]對(duì)Ti-6Al-4V合金的研究表明最佳氫含量范圍為0.3%~0.4%，熱氫處理可有效降低切削力和表面粗糙度，并提高合金熱導(dǎo)率，同時(shí)，置氫Ti-6Al-4V合金的切屑表現(xiàn)出更強(qiáng)的脆斷特性(圖13)。李紅等[106]的研究也證實(shí)，置氫鈦合金在切削過(guò)程中切屑更易產(chǎn)生微裂紋，鋸齒化程度提高。與之相對(duì)，郝國(guó)建等[97]對(duì)TA15合金的研究顯示，熱氫處理對(duì)切削力的降低效果有限，除0.28%氫含量條件下略有下降外，其余情況下切削力隨氫含量增加而上升;盡管如此，氫的引入仍通過(guò)降低材料韌性而促進(jìn)了切屑斷裂。

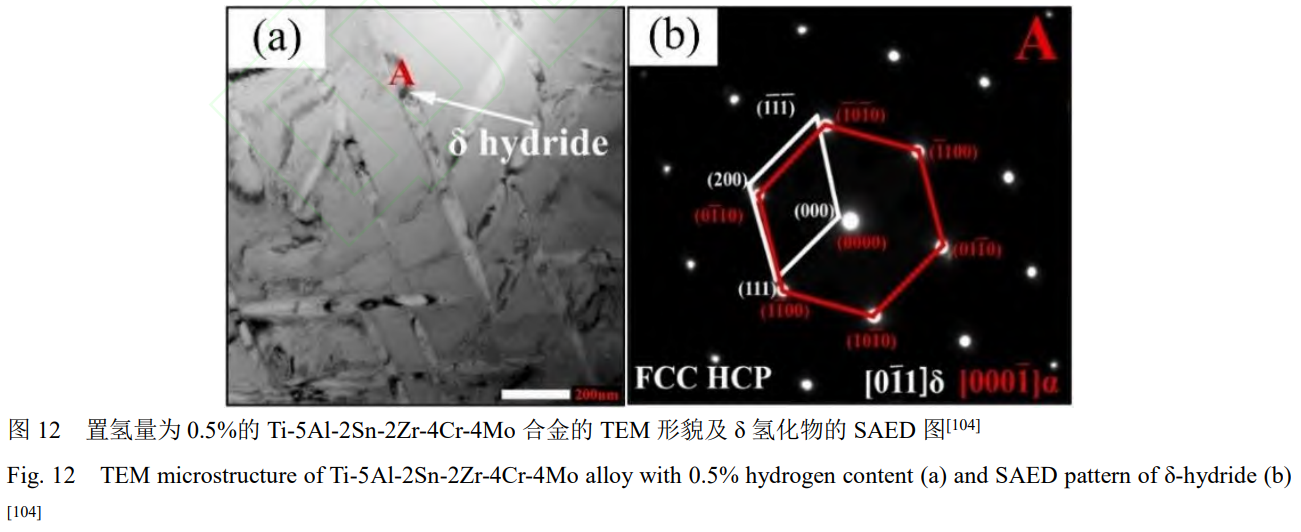

鈦合金熱氫處理通過(guò)氫的可逆合金化效應(yīng)，在加工過(guò)程中有效調(diào)控材料微觀組織與相組成，從而顯著改善其切削性能。該技術(shù)主要利用δ氫化物析出作用，促進(jìn)切屑斷裂、降低切削力，并通過(guò)后續(xù)真空退火消除氫脆風(fēng)險(xiǎn)。

5、其它路線開(kāi)發(fā)易切削鈦合金

在開(kāi)發(fā)易切削鈦合金的策略中，通過(guò)引入特定合金元素以調(diào)控第二相組成與形態(tài)被視為提升其切削性能的有效途徑。研究表明[107,108]，在鈦合金中單獨(dú)添加0.5%~2.0%的Ni(通常以鈦鎳中間合金形式加入)，0~3.0%的Zr(以鋯鈦中間合金形式)或0~1.0%的Mg(可采用鎂鐵或鎂鋁中間合金形式)，能夠有效改善材料的切削加工性。這些元素在合金中主要分別形成Ti?Ni金屬間化合物、ZrTi化合物以及MgO氧化物第二相。這些第二相顆粒通過(guò)促進(jìn)切屑的斷裂與分離，優(yōu)化切屑形態(tài)，從而顯著提升鈦合金的斷屑能力和整體切削性能。此外，多元復(fù)合添加模式也被證實(shí)具有協(xié)同優(yōu)化作用，例如將C與S [109]、稀土與S、Bi、Se、Te、P、Ni[110]，Al、Si、Zr元素[111]進(jìn)行組合添加，能夠通過(guò)形成多種功能不同的第二相改善合金性能。

通過(guò)合金化調(diào)控第二相是提升鈦合金切削性能的有效微觀手段。單一元素添加(如Ni、Zr、Mg)機(jī)理明確、工藝相對(duì)簡(jiǎn)單，但往往在改善切削性的同時(shí)，可能對(duì)材料的韌性、高溫性能或工藝性帶來(lái)不同程度的犧牲，其工程應(yīng)用需在性能折衷中尋找平衡點(diǎn)。相比之下，多元復(fù)合添加模式通過(guò)設(shè)計(jì)多相協(xié)同體系，代表了更高的技術(shù)復(fù)雜性和更優(yōu)的性能潛力，是解決鈦合金“難切削”與“高性能”矛盾的關(guān)鍵研究方向。然而，其從實(shí)驗(yàn)室走向大規(guī)模工程應(yīng)用，仍面臨一系列挑戰(zhàn):一是成分-組織-切削性能-力學(xué)性能之間多維度的精準(zhǔn)建模與設(shè)計(jì)理論尚待完善;二是與之匹配的熔煉、加工等制備工藝需要更高的穩(wěn)定性和控制精度;三是需要考慮綜合成本效益。

6、總結(jié)與展望

本文系統(tǒng)綜述了通過(guò)添加稀土元素、復(fù)合引入稀土與S、引入Cu/Ag以及熱氫處理等途徑改善鈦合金切削性能的研究進(jìn)展，其核心原理在于通過(guò)引入特定的第二相或利用可逆的氫合金化效應(yīng)，系統(tǒng)性地調(diào)控材料的微觀結(jié)構(gòu)與性能，從而優(yōu)化其在動(dòng)態(tài)切削過(guò)程中的行為。綜合本文所述的各種技術(shù)路徑，其改善切削性能的機(jī)理可歸結(jié)為以下幾個(gè)關(guān)鍵方面:

(1)應(yīng)力集中與裂紋萌生源效應(yīng):無(wú)論是稀土氧化物(如CeO?，Er?O?，Y?O?)、稀土硫化物、金屬間化合物(Ti?Cu，Ti?Ag)還是δ氫化物，這些引入的第二相顆粒在力學(xué)性能上通常與鈦基體存在顯著差異(如硬度、彈性模量)。它們?cè)谇邢鬟^(guò)程中作為微觀應(yīng)力集中點(diǎn)，能夠優(yōu)先誘發(fā)微裂紋的萌生與擴(kuò)展。這些微裂紋在后續(xù)的剪切變形中相互連接，有效促進(jìn)了宏觀切屑的脆性斷裂，從而將連續(xù)不斷的帶狀切屑轉(zhuǎn)變?yōu)槎绦?、易處理的碎斷狀切屑。這不僅改善了切屑的處理性，也減少了切屑與刀具、工件的纏繞，有助于切削過(guò)程的穩(wěn)定。

(2)界面弱化與切屑分離效應(yīng):第二相顆粒，特別是當(dāng)其分布于晶界時(shí)，能夠削弱晶界結(jié)合強(qiáng)度。在切削剪切應(yīng)力的作用下，裂紋易于沿這些弱化的界面(如顆粒/基體界面或富含脆性相的晶界)擴(kuò)展，導(dǎo)致切屑更易發(fā)生沿晶或穿晶斷裂，實(shí)現(xiàn)“切屑分離”。例如，稀土-硫系合金中顆粒狀稀土硫化物對(duì)基體連續(xù)性的割裂，以及Ti-Cu/Ti-Ag合金中晶界Ti?Cu/Ti?Ag相對(duì)晶界的弱化，均體現(xiàn)了這一機(jī)理。

(3)熱-力耦合軟化與熔融脆化效應(yīng):此機(jī)理主要適用于低熔點(diǎn)第二相，如純稀土金屬顆粒(La，Ce等)。在切削區(qū)產(chǎn)生的高溫環(huán)境下，當(dāng)溫度超過(guò)這些低熔點(diǎn)相的熔點(diǎn)時(shí)，它們會(huì)發(fā)生局部軟化甚至熔化。這種液相在切屑的剪切帶內(nèi)起到“潤(rùn)滑”和“脆化”的雙重作用:一方面可能略微降低摩擦;另一方面，更重要的是，液態(tài)薄膜極大地削弱了切屑內(nèi)部的材料結(jié)合力，在振動(dòng)或剪切作用下極易導(dǎo)致切屑斷裂。此效應(yīng)顯著降低了形成長(zhǎng)而纏繞切屑的傾向。

(4)材料本征性能的調(diào)控:合金化或熱氫處理能夠改變鈦合金的本征力學(xué)和物理性能。例如，脆性第二相的引入或氫的固溶通常會(huì)降低材料的延性和韌性，這本身就有利于切屑的斷裂。此外，氫的引入被證實(shí)可以降低鈦合金的流變應(yīng)力和刀具-工件間的摩擦系數(shù)，同時(shí)提高其導(dǎo)熱率。這些變化共同作用，導(dǎo)致切削力和切削溫度的降低，從而減緩刀具磨損，改善加工表面質(zhì)量。

未來(lái)，易切削鈦合金的研發(fā)需完成從“試錯(cuò)法”到“設(shè)計(jì)導(dǎo)向型”的根本范式轉(zhuǎn)變。其核心在于通過(guò)多尺度協(xié)同設(shè)計(jì)，融合計(jì)算手段，實(shí)現(xiàn)從原子尺度預(yù)測(cè)相穩(wěn)定性到宏觀尺度調(diào)控切削性能的定向優(yōu)化。突破的關(guān)鍵在于推動(dòng)“材料-工藝”一體化協(xié)同創(chuàng)新。這要求合金設(shè)計(jì)本身實(shí)現(xiàn)功能與結(jié)構(gòu)的統(tǒng)一(如兼具促斷屑與抗菌性)，更需將材料改性(如添加稀土、熱氫處理)與外部加工工藝(切削參數(shù)、刀具、冷卻)深度耦合，二者存在深刻的協(xié)同效應(yīng):優(yōu)化的切削速度與冷卻策略能充分“激發(fā)”材料中第二相的脆化促斷屑潛力(如高速熱激活稀土相熔融)，而先進(jìn)的刀具涂層與幾何設(shè)計(jì)則為改性材料的可加工性提供保障(如抗粘著涂層應(yīng)對(duì)易切削相)。最終，需依托材料基因工程與智能設(shè)計(jì)平臺(tái)，構(gòu)建“成分-工藝-組織-熱加工性能-切削性能-力學(xué)性能”的全鏈條數(shù)據(jù)庫(kù)，利用機(jī)器學(xué)習(xí)逆向推薦最優(yōu)材料與工藝組合，從而實(shí)現(xiàn)新材料的快速、精準(zhǔn)開(kāi)發(fā)與應(yīng)用。

參考文獻(xiàn)

[1]關(guān)慰勉，梁新增，劉艷梅，等.層狀復(fù)合鈦合金增材制造研究進(jìn)展及發(fā)展趨勢(shì)[J].中國(guó)有色金屬學(xué)報(bào)，2024,34(07):2173-2187.

GUAN Weimian, LIANG Xinzeng, LIU Yanmei, et al. Research progress and development tend of additive manufacturing layered composite titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2024, 34(7):2173-2187.

[2]趙秦陽(yáng)，陳永楠，徐義庫(kù)，等.鈦合金材料低成本化制備技術(shù)進(jìn)展與展望[J].中國(guó)有色金屬學(xué)報(bào)，2021,31(11):3127-3140.

ZHAO Qin-yang, CHEN Yong-nan, XU Yi-ku, et al. Progress and prospects of cost-effective manufacturing technologies for titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(11): 3127-3140.

[3] HAZWANI M R S N, LIM L X, LOCKMAN Z, et al. Fabrication of titanium-based alloys with bioactive surface oxide layer as biomedical implants: Opportunity and challenges[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(1): 1–44.

[4]楊怡婷，趙秦陽(yáng)，賈致遠(yuǎn)，等.冷軋對(duì)CT20鈦合金微觀組織和力學(xué)性能的影響[J].中國(guó)有色金屬學(xué)報(bào),2023,33(08):2593-2607.

YANG Yiting, ZHAO Qinyang, JIA Zhiyuan, et al. Effect of cold rolling on microstructure and mechanical properties of CT20 titanium alloy[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(8): 2593–2607.

[5]陳宇強(qiáng)，賀梓泯，潘素平，等.Ti-55511合金顯微組織對(duì)其高溫疲勞行為的影響[J].中國(guó)有色金屬學(xué)報(bào),2023,33(03):767-780.

CHEN Yuqiang, HE Zimin, PAN Suping, et al. Influence of microstructure of Ti-55511 alloy on its fatigue behavior at high temperature[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(3): 767–780.

[6] PRAMANIK A. Problems and solutions in machining of titanium alloys[J]. The International Journal of Advanced Manufacturing Technology, 2014, 70(5): 919–928.

[7] HOURMAND M, SARHAN A A, SAYUTI M, et al. A comprehensive review on machining of titanium alloys[J]. Arabian Journal for Science and Engineering, 2021, 46(8): 7087–7123.

[8] DREDGE C, M'SAOUBI R, THOMAS B, et al. A low-cost machinability approach to accelerate titanium alloy development[J]. Proceedings of the Institution of Mechanical Engineers, Part B: Journal of Engineering Manufacture, 2021, 235(10): 1618–1632.

[9]劉戰(zhàn)強(qiáng)，趙永耀，王兵，等.難加工金屬材料切削表面完整性預(yù)測(cè)與調(diào)控[J].中國(guó)機(jī)械工程: 2025, 1–22.

[10] LIU D, NI C, WANG Y, et al. Review of serrated chip characteristics and formation mechanism from conventional to additively manufactured titanium alloys[J]. Journal of Alloys and Compounds, 2024, 970: 172573.

[11]韓飛，辛柏樸，劉冉.鈦合金板材輥彎成形特性及顯微組織和織構(gòu)演化規(guī)律[J].中國(guó)有色金屬學(xué)報(bào)，2023,33(06):1804–1820.

[12] DENKENA B, HUFENBACH J K, BERGMANN B, et al. Influence of the process parameters on the microstructure and the machinability of additively manufactured Ti-5553 titanium alloy[J]. CIRP Journal of Manufacturing Science and Technology, 2024, 55: 42–53.

[13] TELRANDHE S V, SAXENA A K, MISHRA S. Effect of microstructure and cutting speed on machining behavior of Ti6Al4V alloy[J]. Journal of Mechanical Science and Technology, 2017, 31(5): 2177–2184.

[14] REHAN M, ZHAO T, YIP W S, et al. Microstructure and machinability of selective laser melted titanium alloy in micro-milling[J]. Journal of Materials Research and Technology, 2024, 33: 8491–8502.

[15] SHEHATA M M, EL-HADAD S, SHERIF M, et al. Influence of Microstructure and Alloy Composition on the Machinability of α/β Titanium Alloys[J]. Materials, 2023, 16(2): 688.

[16] ZHANG C, ZOU D, MAZUR M, et al. The state of the art in machining additively manufactured titanium alloy Ti-6Al-4V[J]. Materials, 2023, 16(7): 2583.

[17]商國(guó)強(qiáng)，張曉泳，王新南，等.冷卻速率對(duì)TB17鈦合金顯微組織和力學(xué)性能的影響[J].中國(guó)有色金屬學(xué)報(bào),2023,33(06):1758–1768.

[18]于文澤，劉宇珂，王福斌，等.外場(chǎng)輔助定向能量沉積鈦合金研究進(jìn)展[J].中國(guó)有色金屬學(xué)報(bào)，2024,34(08):2641–2660.

[19]陶朗朗，陶文遠(yuǎn)，方煒，等.硬質(zhì)合金刀具表面AlCrBN/AlTiN多層涂層制備及高速干式切削鈦合金性能[J].中國(guó)表面工程,2025,38(02):268–280.

[20] WANG Q, CHEN X, AN Q, et al. Research on cutting performance and tool life improvement methods of titanium alloy ultra-high speed milling tools[J]. Journal of Manufacturing Processes, 2024, 131: 38–51.

[21] LIU W, LI G, SHAO Z, et al. Advance in experimental research on cutting temperature of titanium alloys[J]. The International Journal of Advanced Manufacturing Technology, 2023, 126(5): 1827–1844.

[22] LU Z, ZHANG D, ZHANG X, et al. Effects of high-pressure coolant on cutting performance of high-speed ultrasonic vibration cutting titanium alloy[J]. Journal of Materials Processing Technology, 2020, 279: 116584.

[23] ZHU X, JIANG Z, LIU Z, et al. Trace Y for as-cast Ti6Al4V to simultaneous enhance strength-ductility[J]. Journal of Alloys and Compounds, 2023, 948: 169757.

[24] SONG X, NIINOMI M, NAKAI M, et al. Improvement in fatigue strength while keeping low Young's modulus of a β-type titanium alloy through yttrium oxide dispersion[J]. Materials Science and Engineering: C, 2012, 32(3): 542–549.

[25] DENG T, LI S, LIANG Y, et al. Effects of scandium and silicon addition on the microstructure and mechanical properties of Ti-6Al-4V alloy[J]. Journal of Materials Research and Technology, 2020, 9(3): 5676–5688.

[26] ZHONG X, DENG T, XIAO W, et al. Effect of minor Sc modification on the high-temperature oxidation behavior of near-α Ti alloy[J]. Corrosion Science, 2023, 217: 111122.

[27] HUSSAIN M, SIEMERS C, ROSLER J. Development of a free-machining (α+β) titanium alloy based on Ti-6Al-2Sn-4Zr-6Mo[J]. Materials and Manufacturing Processes, 2013, 28(5): 545–549.

[28] SIEMERS C, JENCUS P, BKER M, et al. A new free machining titanium alloy containing lanthanum[C]//Eleventh World Conference on Titanium, 2007: 709–712.

[29] MUHAMMAD R, HUSSAIN M S, MAUROTTO A, et al. Analysis of a free machining α+β alloy using conventional and ultrasonically assisted turning[J]. Journal of Materials Processing Technology, 2014, 214(4): 906–915.

[30] NAKAMURA S. Free-cutting titanium alloy and its manufacturing method: JP23026485A[P]. 1997-07-20.

[31] MURAKAMI S. α-β titanium base metal with excellent tool life and chip breaking properties: JP2005027503A[P]. 2010-04-28.

[32] KIM N Y, LEE W, PARK C H. Effect of Ce Addition on the Machinability of Ti-6Al-4V Alloy[J]. Korean Journal of Metals and Materials, 2025, 63(1): 75–84.

[33] CHOI Y S, OH J M, PARK C H, et al. Development of Highly Machinable Ti Alloy with Exceptional Tensile Properties by Er Alloying Element Addition[J]. Korean Journal of Metals and Materials, 2024, 62(3): 171–179.

[34]蔣焓鴻,姜中濤.稀土元素對(duì)鈦合金組織與性能的影響研究進(jìn)展[J].粉末冶金工業(yè),2021,31(05):81–86.

[35]王林林，劉夢(mèng)君，焦樹(shù)強(qiáng)，等.稀土元素對(duì)鈦合金的影響研究[J].稀土,2025,46(04):139–151.

[36]時(shí)尚,王道永,周勇漢,等.稀土元素對(duì)鈦合金的作用機(jī)制的研究現(xiàn)狀[J].世界有色金屬,2024(24):31–33.

[37] LI K, LIU Y, LIU X, et al. Simultaneous strength-ductility enhancement in as-cast Ti6Al4V alloy by trace Ce[J]. Materials & Design, 2022, 215: 110491.

[38]劉超，劉國(guó)威，郭雷明，等.稀土元素Er對(duì)Ti-6Al-4V-0.5Si合金組織與性能的影響[J].金屬熱處理,2020,45(12):222–226.

[39] CHENG X. Effect of Nd addition on microstructure and tensile properties of laser additive manufactured TC11 titanium alloy[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(5): 1501–1512.

[40] YU X, YU F, WU X, et al. Correlation between microstructural types and creep behavior of a PM near-α Ti-6Al-2Sn-4Zr-2Mo-0.1Si-0.5Y alloy[J]. Journal of Alloys and Compounds, 2025, 1022: 179957.

[41] YANG J, XIAO S, YUYONG C, et al. Effects of nano-Y?O? addition on the microstructure evolution and tensile properties of a near-α titanium alloy[J]. Materials Science and Engineering: A, 2019, 761: 137977.

[42] XU Y, LIU Z, ZHU X, et al. Effect of rare earth Ce addition on microstructure and mechanical properties of titanium alloy Ti-6Al-4V[J]. Materials Letters, 2023, 330: 133244.

[43] ZHONG X, DENG T, XIAO W, et al. Improving thermal stability and creep resistance by Sc addition in near-α high-temperature titanium alloy[J]. Journal of Materials Science & Technology, 2024, 183: 1–11.

[44]賀程偉，徐斌，陳慧琴，等.稀土Y對(duì)海洋工程用近α鈦合金組織性能的影響[J].材料工程: 2025, 1–11.

[45] WU X, LI L, HE N, et al. Influence of the cutting edge radius and the material grain size on the cutting force in micro cutting[J]. Precision Engineering, 2016, 45: 359–364.

[46] RENJIE J, ZHENG Q, YONGHONG L, et al. Effect of grain refinement on cutting force of difficult-to-cut metals in ultra-precision machining[J]. Chinese Journal of Aeronautics, 2022, 35(3): 484–493.

[47] HUANG Q, REN Y, LUO Y, et al. Deformation of MnS-MnTe inclusions in a sulfur-containing free-cutting steel with tellurium treatment[J]. Metallurgical and Materials Transactions B, 2023, 54(1): 370–381.

[48] QIU G-X, DU Q, LU F, et al. Review on regulation of MnS in non-quenched and tempered steel[J]. Journal of Iron and Steel Research International, 2024, 31(4): 779–789.

[49] YANG H, REN Y, JI S, et al. Modification of sulfides in a high sulfur steel by cerium addition[J]. Metallurgical and Materials Transactions B, 2022, 53(6): 3992–4005.

[50] MURRAY J. The S-Ti (sulfur-titanium) system[J]. Bulletin of Alloy Phase Diagrams, 1986, 7(2): 156–163.

[51] OGAWA M. Free-cutting β-type Ti alloy: JP2004177273A[P]. 2010-06-11.

[52] KIMURA A. Free-Machining Titanium Alloy and Method for Producing the Same: JP1993042490B2[P]. 1993-06-28.

[53] NAKAMURA S. Development of Free-Machining Pure Titanium and Free-Machining Titanium Alloys[J]. Electric Furnace Steel, 1988, 59(2): 79–86

（注，原文標(biāo)題：易切削鈦合金研究進(jìn)展_韓正鵬）

相關(guān)鏈接
