隨著智能可穿戴技術(shù)的快速發(fā)展 [1-2], 智能服用面料需求不斷增加，具有良好智能形變性能的服用面料具有較好的應(yīng)用價(jià)值 [3-4]。當(dāng)前，服用面料的智能形變功能主要依靠充氣結(jié)構(gòu)或變形組件來(lái)實(shí)現(xiàn) [5], 其中變形組件分為兩類(lèi)：一類(lèi)是傳統(tǒng)的機(jī)械變形組件，能夠呈現(xiàn)較強(qiáng)的視覺(jué)效果并應(yīng)用于體量較大的裝飾性服裝，但是影響服用面料的舒適性；另一類(lèi)是基于形狀記憶合金材料的形狀變形組件，其對(duì)服用面料的舒適性影響較小，但對(duì)面料織造加工工藝要求較高 [6]。

在基于鎳鈦記憶合金絲的機(jī)織面料中，鎳鈦合金絲的參數(shù)、織物組織結(jié)構(gòu)、織物使用的紗線種類(lèi)、織物的織造密度等都影響到面料的形變性能 [7-8]。Vasile 等 [9] 使用奧氏體溫度在 37℃左右的鎳鈦形狀記憶合金絲織造了機(jī)織面料，對(duì)面料的褶皺回復(fù)性進(jìn)行了研究。該團(tuán)隊(duì) [10-11] 還通過(guò)優(yōu)化混合紗線的結(jié)構(gòu)，改善了亞麻織物在干燥和潮濕環(huán)境下的褶皺回復(fù)性。Alta?等 [12] 進(jìn)一步研究了鎳鈦合金絲的直徑和間距對(duì)棉機(jī)織物褶皺回復(fù)性的影響，結(jié)果發(fā)現(xiàn)在一定條件下，合金絲直徑越大，織物褶皺回復(fù)性越好。嚴(yán)濤海等 [13] 用滌綸紗線和直徑為 0.3mm 的鎳鈦合金絲織造了機(jī)織面料，并研究了該面料的透氣性、硬挺度和斷裂拉伸強(qiáng)度等。付馳宇等 [14] 設(shè)計(jì)并制備了以鎳鈦合金絲為芯絲、聚酰亞胺為外包纖維的包芯紗，并織造了機(jī)織面料，研究其熱驅(qū)動(dòng)性能；該研究表明，機(jī)織物在恒定熱流下能夠表現(xiàn)出良好的形變性能，加載的溫度越高，紗線的回復(fù)應(yīng)力也越大。然而，以上未對(duì)織物組織結(jié)構(gòu)、鎳鈦合金絲直徑等對(duì)織物性能的影響進(jìn)行研究。

本文利用鎳鈦記憶合金絲作為動(dòng)力產(chǎn)生材料織造機(jī)織面料，使面料產(chǎn)生形變，從而研究織物組織結(jié)構(gòu)、鎳鈦合金絲直徑、紗線種類(lèi)對(duì)面料形變時(shí)間、形變程度和形變回復(fù)性的影響，并將形變程度和形變回復(fù)狀態(tài)進(jìn)行量化研究，以期開(kāi)發(fā)出含有鎳鈦記憶合金絲的機(jī)織服用面料。

1、實(shí)驗(yàn)

1.1 材料與儀器

實(shí)驗(yàn)材料：直徑為 0.25mm 的芳綸紗線、錦綸 / 腈綸混紡紗線、滌綸紗線、高彈力紗線和厚度為 0.15mm 的銅片，鎳鈦記憶合金絲。鎳鈦記憶合金絲的具體參數(shù)見(jiàn)表 1。

表1 鎳鈦合金絲的基本參數(shù)

（Tab. 1 Basic parameters of nitinol wires）

實(shí)驗(yàn)儀器：SGA598 型半自動(dòng)機(jī)織小樣織布機(jī) (江陰市通源紡機(jī)有限公司),Ms152D 型可調(diào)直流穩(wěn)壓電源 (深圳市百事泰科技有限公司),MVCS060-10GC 型相機(jī) (杭州海康威視數(shù)字技術(shù)股份有限公司),SX2-8-10 型馬弗爐 (上海喆宣機(jī)械制造有限公司)。

1.2 樣品制備

樣品制備主要過(guò)程如下:

a) 首先將鎳鈦合金絲依次用無(wú)水乙醇、去離子水清洗并干燥，再將鎳鈦合金絲固定在具有所需形狀且能夠在高溫定形時(shí)不與鎳鈦合金絲反應(yīng)的模具上，然后放入馬弗爐中進(jìn)行定形處理，定形處理的工藝參數(shù)為：5℃/min 的速率升溫至 500℃, 保溫 30min, 再以 5℃/min 的速率降至室溫 [15]。

b) 將完全冷卻后的鎳鈦合金絲拉直，并通電測(cè)試其變形效果是否符合實(shí)驗(yàn)要求。

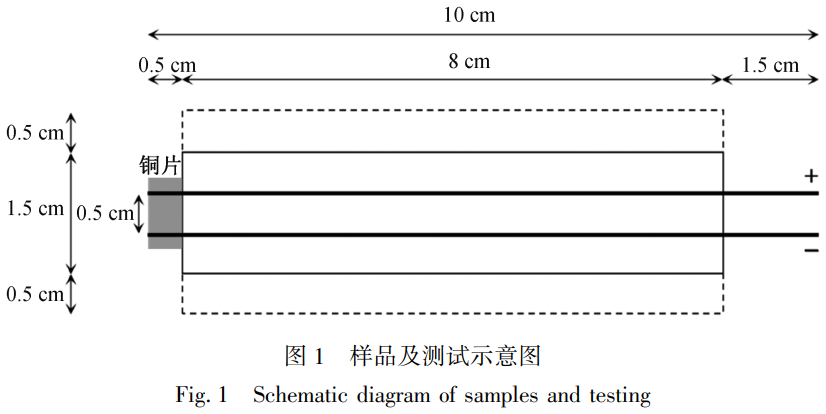

c) 利用半自動(dòng)小樣織布機(jī)織造含有鎳鈦記憶合金絲的機(jī)織面料樣品，每筘 2 入，筘號(hào)為 25, 筘間隙寬 1.5mm。如圖 1 所示，樣品經(jīng)密、緯密均為 110 根 / 10cm, 幅寬設(shè)定為 8cm, 織造長(zhǎng)度為 2.5cm, 上下 0.5cm 的區(qū)域織造平紋組織 (見(jiàn)圖 1 的虛線區(qū)域), 中間 1.5cm 為設(shè)定的組織結(jié)構(gòu) (見(jiàn)圖 1 的實(shí)線區(qū)域), 兩根長(zhǎng)度為 10cm 的鎳鈦合金絲平行間隔 0.5cm 織入樣品，左右兩端分別留 0.5cm 和 1.5cm,0.5cm 端與銅片連接，1.5cm 端與可調(diào)直流穩(wěn)壓電源連接，以滿足實(shí)驗(yàn)閉合電路的要求，織造時(shí)合金絲高溫形態(tài)向垂直于面料正面的上方彎折。

不同材質(zhì)紗線織造 1/3 斜紋組織的樣品，紗線選用如下：經(jīng)緯紗都為滌綸、經(jīng)紗滌綸緯紗高彈力紗、經(jīng)緯紗都為芳綸、經(jīng)緯紗都為高彈力紗、經(jīng)緯紗都為錦綸腈綸混紡紗，樣品分別命名為 B1、B2、B3、B4、B5。

d) 利用穩(wěn)壓電源對(duì)樣品進(jìn)行形變性能測(cè)試，利用數(shù)碼相機(jī)記錄形變過(guò)程，并對(duì)測(cè)試結(jié)果進(jìn)行量化。

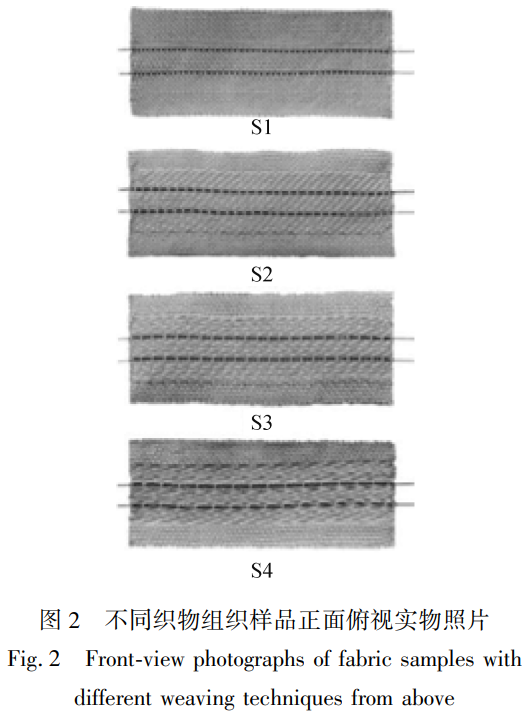

織物組織結(jié)構(gòu)對(duì)面料性能影響的研究中，共選取 4 種織物組織：1/1 平紋、1/2 斜紋、1/3 斜紋、1/5 斜紋，織造的樣品分別命名為 S1、S2、S3、S4, 樣品正面俯視實(shí)物照片如圖 2 所示，經(jīng)緯紗線為芳綸，選取的鎳鈦合金絲直徑為 0.30mm。鎳鈦合金絲直徑對(duì)面料性能影響的研究中，共選取直徑分別為 0.15、0.25、0.30、0.40mm 的鎳鈦合金絲進(jìn)行樣品織造，樣品分別命名為 A1、A2、A3、A4, 組織為 1/3 斜紋組織，經(jīng)緯紗線為芳綸。紗線材質(zhì)對(duì)面料性能影響的研究中，采用直徑為 0.30mm 的鎳鈦合金絲與 5 種。

1.3 測(cè)試與表征

1.3.1 形變時(shí)間

首先，將樣品連接在可調(diào)直流穩(wěn)壓電源的一側(cè)并固定在實(shí)驗(yàn)臺(tái)上，把樣品形狀調(diào)整為初始形狀，然后用萬(wàn)用表分別接到織造樣品時(shí)預(yù)留在樣品兩端的鎳鈦合金絲上，測(cè)試兩根合金絲是否串聯(lián)成功，并檢查其通電的穩(wěn)定性。測(cè)試完成后，把可調(diào)直流穩(wěn)壓電源的電壓調(diào)為 1.3V, 將預(yù)留在樣品兩端的鎳鈦合金絲分別接入電源的正極和負(fù)極，使其形成一個(gè)閉合回路，打開(kāi)電源開(kāi)關(guān)，樣品即發(fā)生變形，用相機(jī)記錄變形過(guò)程，再利用視頻處理軟件確定樣品的形變時(shí)間，時(shí)間以 s 為單位，精確到小數(shù)點(diǎn)后兩位，取樣品 3 次測(cè)試結(jié)果的中間值。

1.3.2 形變程度

將相機(jī)記錄的樣品變形前后的形態(tài)以圖片形式輸出，用 Photoshop 編輯導(dǎo)出的圖片，并轉(zhuǎn)換為線型示意圖。通過(guò)測(cè)量樣品變形前后的線型示意圖的端點(diǎn)的直線距離 P 表示樣品的形變程度，P 越小則表示樣品的形變程度越大。

1.3.3 形變回復(fù)性

對(duì)變形后的樣品在垂直方向施加 23N 的力，時(shí)間為 60s, 壓力卸除后，將樣品回復(fù)后的形態(tài)以圖片形式導(dǎo)出，用 Photoshop 編輯圖片，將其轉(zhuǎn)換為線型示意圖。測(cè)量樣品回復(fù)前后線型示意圖的端點(diǎn)的直線距離用 R 表示，R-P 表示樣品的回復(fù)性能，R-P 值越大則表示樣品的回復(fù)性能越好。

2、結(jié)果與分析

2.1 織物組織結(jié)構(gòu)對(duì)樣品形變性能的影響

2.1.1 形變時(shí)間

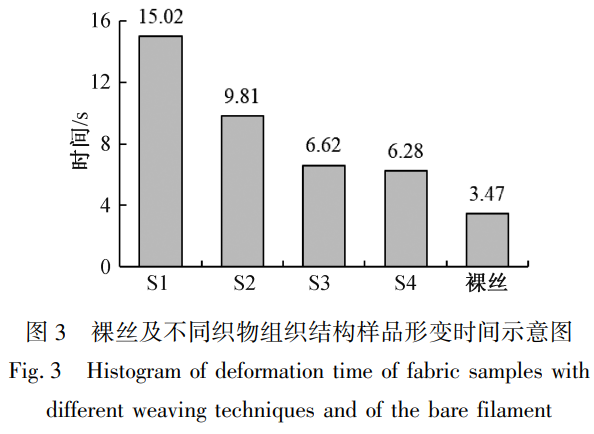

直徑為 0.30mm 的鎳鈦合金裸絲以及用芳綸紗線和直徑為 0.30mm 鎳鈦合金絲織造的 4 種組織結(jié)構(gòu)的樣品的形變時(shí)間如圖 3 所示，裸絲的形變時(shí)間為 3.47s, 不同織物組織結(jié)構(gòu)的樣品形變時(shí)間差別較大，S1、S2、S3、S4 形變時(shí)間分別為 15.02、9.81、6.62、6.28s。由圖 3 可知，織物完全組織的緯組織點(diǎn)越多，樣品的形變時(shí)間越短，即鎳鈦合金絲的浮線越長(zhǎng)，樣品的形變時(shí)間越短，這應(yīng)該是由于在樣品的相同面積內(nèi)，浮線短而交織點(diǎn)多，對(duì)樣品的形變產(chǎn)生了一定的阻礙作用 [16]。但樣品 S3 和 S4 的形變時(shí)間差距較小，說(shuō)明形變時(shí)間不會(huì)隨面料浮線長(zhǎng)度增加而無(wú)限縮短，當(dāng)浮線達(dá)到一定長(zhǎng)度后，樣品的形變時(shí)間不再發(fā)生變化。

2.1.2 形變程度

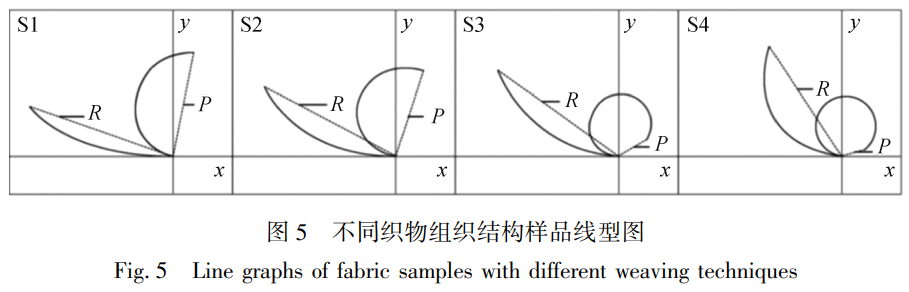

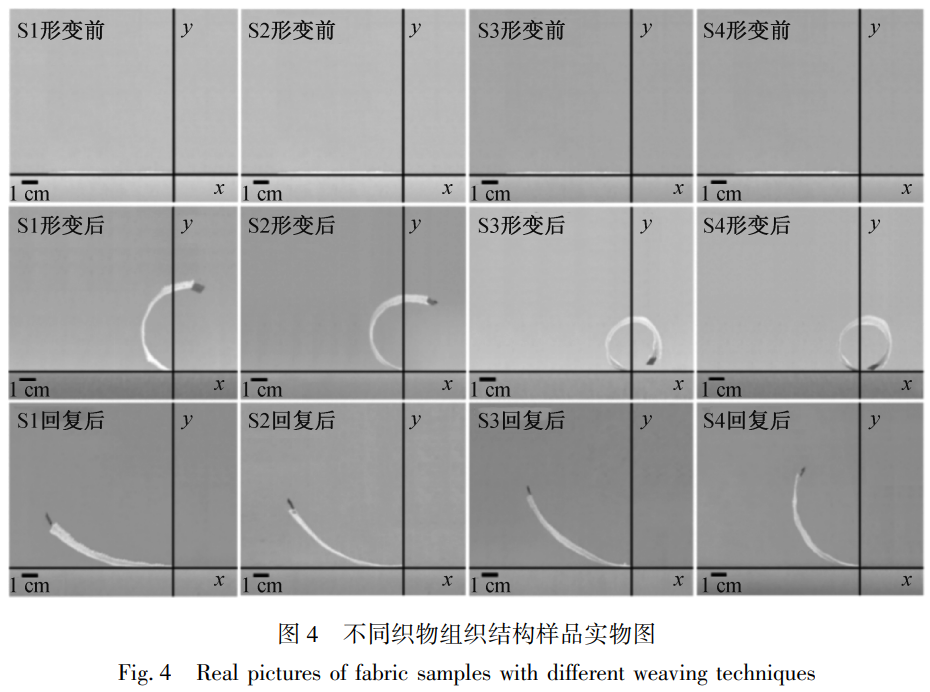

S1、S2、S3、S4 形變前后的實(shí)物圖和線型示意圖如圖 4 和圖 5 所示。從圖 4 和圖 5 中可以看出，不同織物組織結(jié)構(gòu)的樣品形變程度差別較大。圖 5 中所示樣品變形前后的 P 值分別是 5.39、4.59、1.62、1.05cm。以上實(shí)驗(yàn)結(jié)果可知，織物完全組織的緯組織點(diǎn)越多，樣品的形變程度越大，即鎳鈦合金絲的浮線越長(zhǎng)，樣品的形變程度越大，且接近鎳鈦合金絲定形的形狀。

2.1.3 形變回復(fù)性

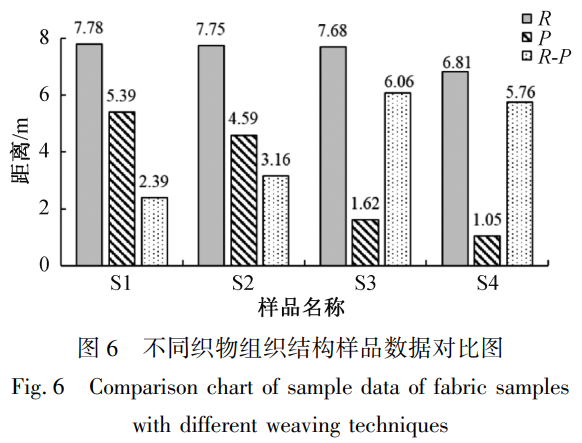

S1、S2、S3、S4 形變回復(fù)后的實(shí)物圖和線型示意圖如圖 4 和圖 5 所示，從圖 4 和圖 5 可以看出，不同織物組織結(jié)構(gòu)的樣品形變回復(fù)性存在一定差別。圖中所示的 R 值分別是 7.78、7.75、7.68、6.81cm。不同織物組織結(jié)構(gòu)樣品數(shù)據(jù)對(duì)比如圖所示由圖可知樣品的 R-P 值分別為：2.39、3.16、6.06、5.76cm。

從實(shí)驗(yàn)結(jié)果可知，樣品回復(fù)性從大到小依次為 S3、S4、S2、S1, 但 S3 和 S4 回復(fù)性差別較小。由此可知，織物完全組織的緯組織點(diǎn)越多，樣品的回復(fù)性越好，即鎳鈦合金絲的浮線越長(zhǎng)，樣品的回復(fù)性越好。但 S4 的回復(fù)性略小于 S3, 這可能是因?yàn)?S3 和 S4 在一個(gè)完全組織循環(huán)中具有相同的經(jīng)浮長(zhǎng)，但經(jīng)組織點(diǎn)數(shù)量不同，而鎳鈦合金絲與面料間的相互作用力主要集中在經(jīng)組織點(diǎn)上，即抑制樣品受力后發(fā)生回彈的作用力不同，由于 S4 的鎳鈦合金絲浮長(zhǎng)線比 S3 長(zhǎng)，在每個(gè)經(jīng)組織點(diǎn)相同的抑制力作用下，鎳鈦合金絲浮線長(zhǎng)度較長(zhǎng)的樣品，在受力后更容易發(fā)生回彈作用 [17-18], 使得形變回復(fù)性變差。這也說(shuō)明樣品的形變回復(fù)性不會(huì)隨面料浮線長(zhǎng)度增加而無(wú)限變大，當(dāng)浮線達(dá)到一定長(zhǎng)度后，樣品的形變回復(fù)性會(huì)有變小的趨勢(shì)。

2.2 鎳鈦合金絲直徑對(duì)樣品形變性能的影響

2.2.1 形變時(shí)間

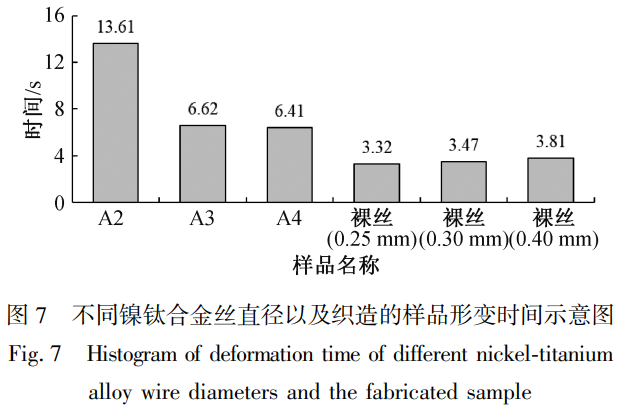

不同鎳鈦合金絲直徑的形變時(shí)間以及其與芳綸紗線織造 1/3 斜紋組織的樣品的形變時(shí)間如圖 7 所示。由于 A1 樣品并未發(fā)生形變，因此圖 7 中未示意 A1 樣品及其使用的裸絲的形變時(shí)間。從圖 7 中可以看出，直徑為 0.25、0.30、0.40mm 的裸絲的形變時(shí)間分別為 3.32、3.47、3.81s,A2、A3、A4 的形變時(shí)間分別為 13.61、6.62、6.41s。以上結(jié)果可知，鎳鈦合金絲直徑與紗線直徑的比值越大，樣品形變時(shí)間越短，但樣品 A3 和 A4 的形變時(shí)間差距較小，說(shuō)明形變時(shí)間不會(huì)隨鎳鈦合金絲直徑與紗線直徑比值的增加而無(wú)限縮短，當(dāng)比值達(dá)到一定大小后，樣品的形變時(shí)間基本恒定。

2.2.2 形變程度

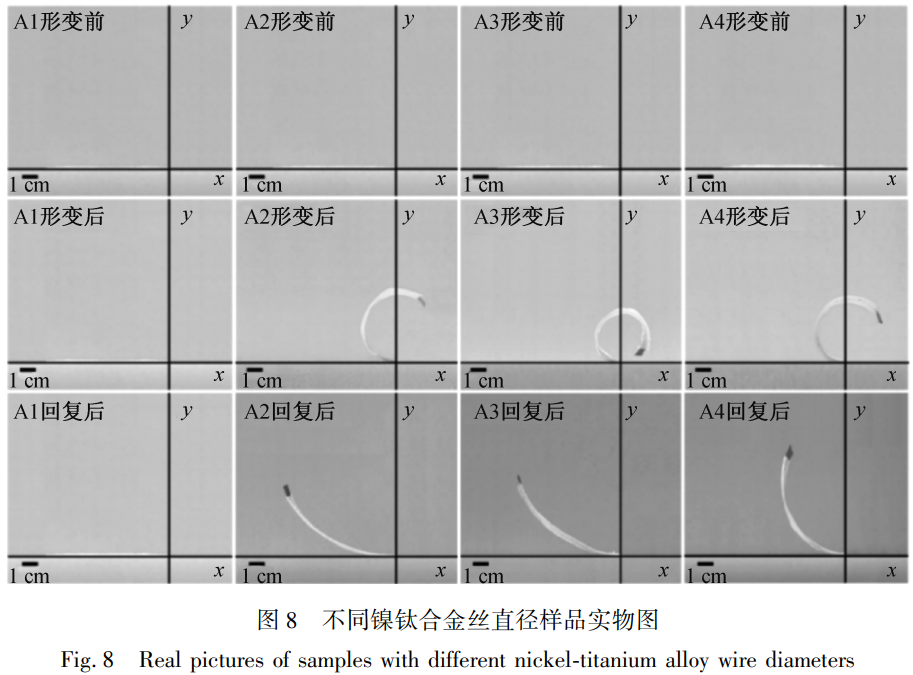

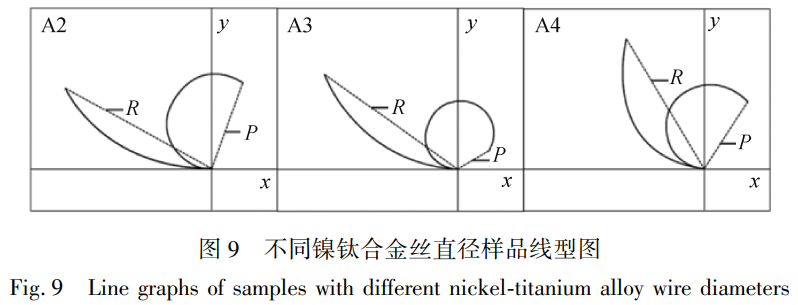

A1、A2、A3、A4 形變前后的實(shí)物圖如圖 8 所示。從圖 8 中可以看出，不同直徑鎳鈦合金絲及其樣品變形后的形態(tài)差別較大。圖 9 為不同直徑鎳鈦合金絲的樣品變形后的線型示意圖，由于 A1 樣品沒(méi)有產(chǎn)生變化，P 值仍為樣品左右端點(diǎn)的長(zhǎng)度 8.00cm,A2、A3、A4 的 P 值分別是 4.29、1.62、3.70cm。上述結(jié)果可知，A2 的形變程度最小，這可能是因?yàn)殒団伜辖鸾z直徑較小，不足以帶動(dòng)整個(gè)面料實(shí)現(xiàn)好的形變效果 [19];A3 鎳鈦合金絲直徑增加且略大于面料紗線直徑，能夠產(chǎn)生足夠的形變能力帶動(dòng)整個(gè)面料變化，實(shí)現(xiàn)理想的形變效果；A4 所用鎳鈦合金絲直徑雖然比 A3 大，但是其面料的形變程度小于 A3, 這可能是因?yàn)?A4 鎳鈦合金絲直徑雖大，但是與面料所用紗線直徑相比，比值偏大，其形變時(shí)與面料間的接觸面積更大，產(chǎn)生的摩擦阻力阻礙了樣品形變的效果 [20]。

AI 形變前 A2 形變前 A3 形變前 A4 形變前

2.2.3 形變回復(fù)性

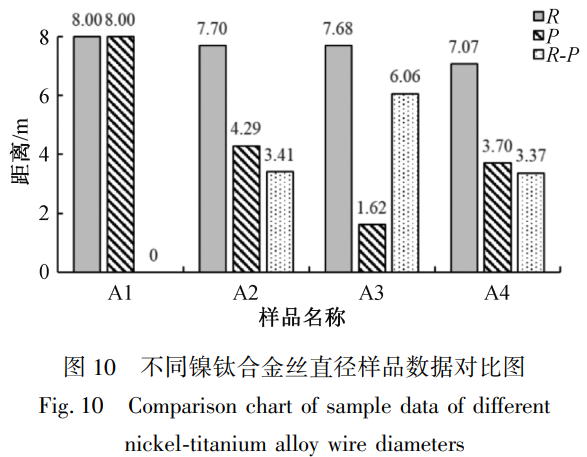

A1、A2、A3、A4 形變回復(fù)后的實(shí)物圖如圖 8 所示，從圖中可以看出，不同鎳鈦合金絲直徑的樣品回復(fù)性差別較大。不同鎳鈦合金絲直徑樣品線型圖如圖所示從圖中可以看出的 R 值分別是 7.70、7.68、7.07cm, 由于 A1 樣品沒(méi)有產(chǎn)生變化，因此 R 值為 8.00cm。不同鎳鈦合金絲直徑樣品數(shù)據(jù)對(duì)比如圖所示可見(jiàn)樣品的 R-P 值分別為 0、3.41、6.06、3.37cm。由結(jié)果可知，鎳鈦合金絲直徑與紗線直徑的比值越大，樣品回復(fù)性越好，但樣品 A4 的回復(fù)性比 A3 差，這應(yīng)該是因?yàn)闃悠?A4 合金絲徑相比于面料紗線直徑相差較大，相互作用力也更大，回復(fù)性也因此受到影響。

2.3 面料紗線材質(zhì)對(duì)樣品形變性能的影響

樣品所用紗線的彈性及光滑程度如表 2 所示。

表2 樣品彈性

Tab.2 Sample elasticity

2.3.1 形變時(shí)間

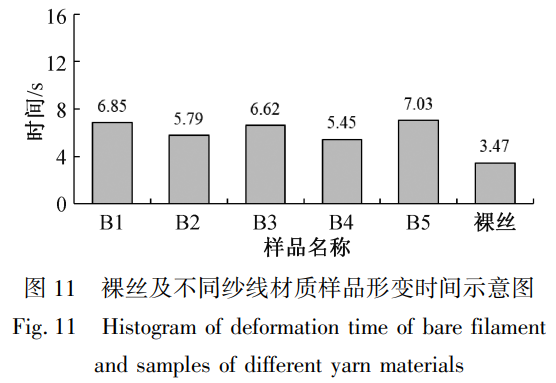

直徑為 0.30mm 的裸絲以及采用不同紗線材質(zhì)與直徑為 0.3mm 鎳鈦合金絲織造的樣品的形變時(shí)間如圖 11 所示，裸絲形變時(shí)間為 3.47s,B1、B2、B3、B4、B5 的形變時(shí)間具有一定差別，形變時(shí)間分別為 6.85、5.79、6.62、5.45、7.03s。由結(jié)果可知，緯紗有彈力的樣品比緯紗無(wú)彈力的樣品形變時(shí)間更短，經(jīng)紗緯紗均有彈力的樣品比緯紗有彈力的樣品形變時(shí)間更短。通過(guò)無(wú)彈力的 3 個(gè)樣品對(duì)比可以看出，紗線表面的光滑度越高，形變時(shí)間越短。

2.3.2 形變程度

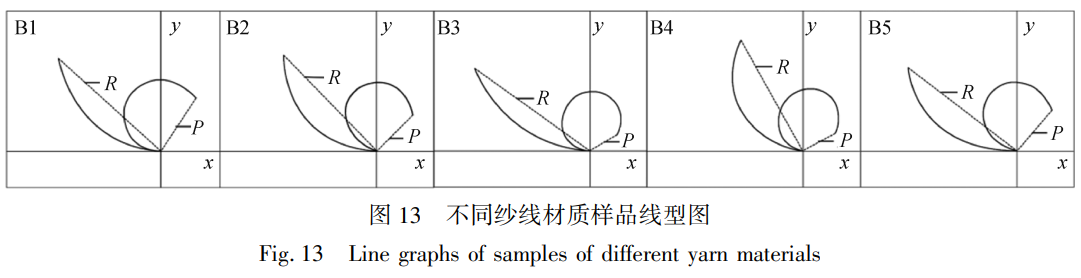

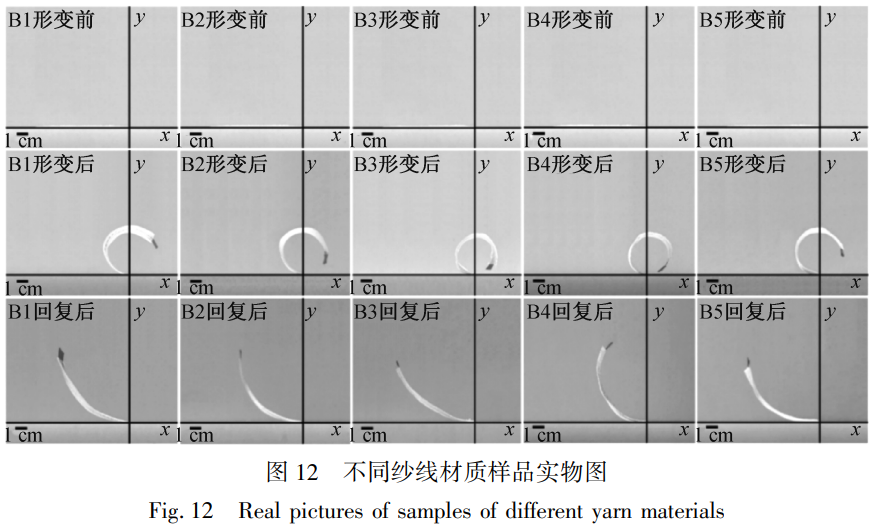

B1、B2、B3、B4、B5 形變前后的實(shí)物圖以及線型示意圖如圖 12 和圖 13 所示。圖 13 中所示 B1、B2、B3、B4、B5 的 P 值分別是 3.45、2.70、1.62、1.98、2.88cm, 表明緯紗有彈力的樣品比緯紗無(wú)彈力的樣品形變程度更大，經(jīng)紗緯紗均有彈力的樣品比緯紗有彈力的樣品形變程度更大。紗線的光滑度越高，樣品的形變程度越大，且接近合金絲裸絲的形變后形狀。

2.3.3 形變回復(fù)性

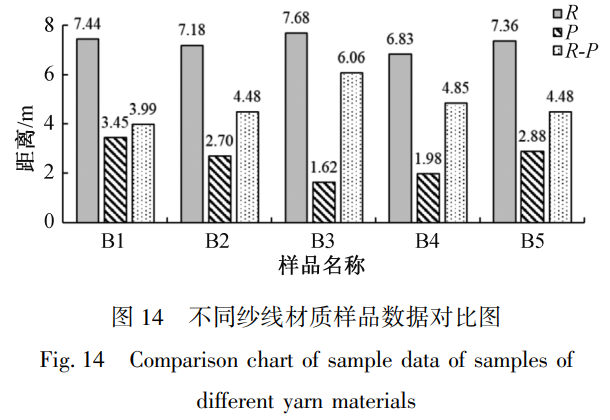

B1、B2、B3、B4、B5 回復(fù)后的實(shí)物圖由圖 12 所示，從圖中可以出看出，不同面料紗線材質(zhì)的樣品回復(fù)性差別較大圖所示的 R 值分別是 7.44、7.18、7.68、6.83、7.36cm, 可以得出 R-P 值分別為 3.99、4.48、6.06、4.85、4.48cm。不同紗線材質(zhì)樣品數(shù)據(jù)對(duì)比如圖 14 所示。實(shí)驗(yàn)結(jié)果說(shuō)明，緯紗有彈力的樣品比緯紗無(wú)彈力的樣品回復(fù)性更好，經(jīng)紗緯紗均有彈力的樣品比緯紗有彈力的樣品回復(fù)性更好樣品的 R 值差距并不大但由于樣品的 P 值明顯小于另外兩組樣品使得樣品 B3 在這 3 組樣品中的回復(fù)性最大，并未呈現(xiàn)出顯著規(guī)律。

3、結(jié)論

本文將鎳鈦合金絲作為緯紗嵌入紗線，分別織造了不同織物組織結(jié)構(gòu)、不同鎳鈦合金絲直徑以及不同紗線材質(zhì)的 13 種機(jī)織服用面料，同時(shí)分析了織物組織結(jié)構(gòu)、鎳鈦合金絲直徑以及紗線材質(zhì)對(duì)基于鎳鈦合金絲的服用機(jī)織面料形變性能的影響。主要結(jié)論如下:

a) 織物完全組織的緯組織點(diǎn)越多，即鎳鈦合金絲的浮線越長(zhǎng)時(shí)，面料的形變時(shí)間較短，形變程度越大，回復(fù)性較好，當(dāng)浮線長(zhǎng)度增加到一定程度，面料的形變性能會(huì)趨于穩(wěn)定不變。

b) 鎳鈦合金絲直徑與紗線直徑的比值越大，面料的形變時(shí)間較短，形變程度越大，回復(fù)性較好，當(dāng)鎳鈦合金絲與紗線直徑比值增加到一定程度，面料的形變性能會(huì)趨于穩(wěn)定不變。

c) 帶有彈力且表面光滑的紗線材質(zhì)更有利于提高服用機(jī)織面料的形變性能。

參考文獻(xiàn):

[1] 沈雷，孫湉。智能可穿戴領(lǐng)域研究現(xiàn)狀和發(fā)展趨勢(shì) [J]. 服裝學(xué)報(bào)，2023,8 (2):125-133.

SHEN Lei,SUN Tian.Research status and development trend of intelligent wearable field [J].Journal of Clothing Research,2023,8 (2):125-133.

[2] 李鵬飛，龔龑?zhuān)舴肌＜徔椈悄芸纱┐骷夹g(shù)發(fā)展及智能服裝應(yīng)用現(xiàn)狀分析 [J].2023 (S1):91-97.

LI Pengfei,GONG Yan,WANG Fang.Analysis of the development of textile-based smart wearable technology and the application status of smart clothing [J].2023 (S1):91-97.

[3] 王本力。鎳鈦形狀記憶合金的研究及其應(yīng)用進(jìn)展 [J]. 新材料產(chǎn)業(yè)，2021 (4):28-31.

WANG Benli.Research progress and application of Ni-Ti shape memory alloy [J].New Materials Industry,2021 (4):28-31.

[4] 成瑤瑤，李艷梅。形狀記憶合金服裝的功能性研究進(jìn)展 [J]. 上海紡織科技，2023,51 (10):5-9.

CHENG Yaoyao,LI Yanmei.Research progress of functional shape memory alloy clothing [J].Shanghai Textile Science & Technology,2023,51 (10):5-9.

[5] CHOG,LEE S,CHO J.Review of dynamic shape changing clothing:Exploring the integration of smart materials [J].International Journal of Human-Computer Interaction,2015,31 (18):1319-1333.

[6] STYLIOS G K.Engineering dynamic textiles:Using shape memory alloys [M]//Intelligent Textiles and Clothing.Amsterdam:Elsevier,2006:165-189.

[7] CABRAL I,CARVALHO P,SOUTO A,et al.Comparative analysis of the superelastic and shape memory effect in woven fabrics with embedded NiTi wires [J].Fibres & Textiles in Eastern Europe,2012,20 (4):56-61.

[8] DYER S,GRABOWSKA K,CIESIELSKA-WRóBEL I.Mechanical properties of hybrid yarns with embedded shape memory alloy (SMA) wires [J].Fibres & Textiles in Eastern Europe,2016,24 (4):41-46.

[9] VASILE I,GITHAIGA S,CIESIELSKA-WROBEL I,et al.Analysis of hybrid woven fabrics with embedded superelastic and shape memory wires [J].Fibres & Textiles in Eastern Europe,2012,20 (4):53-58.

[10] VASILE I,CIESIELSKA-WRóBEL S,et al.Wrinkle recovery of flax fabrics with embedded shape memory alloy wires [J].Fibres & Textiles in Eastern Europe,2011,19 (6):41-44.

[11] VASILE I,CIESIELSKA-WRóBEL S,et al.Analysis of the wrinkle recovery property of linen fabrics in dry and wet conditions [J].Textile Research Journal,2010,80 (1):41-44.

[12] ALTA? S,YILMAZ E.Prediction of the wrinkle recovery property of fabrics with embedded shape memory alloy wires using Taguchi experiment design [J].Fibres & Polymers,2016,17 (4):644-650.

[13] 嚴(yán)濤海。鎳鈦記憶合金絲面料及其性能 [J]. 成都紡織高等專(zhuān)科學(xué)校學(xué)報(bào)，2017,34 (3):50-55.

YAN Taohai.Ni-Ti memory alloy wire fabric and its mechanical property [J].Journal of Chengdu Textile College,2017,34 (3):50-55.

[14] 付馳宇，徐傲，齊碩，等。形狀記憶合金復(fù)合紗線及其面料驅(qū)動(dòng)性能 [J]. 紡織學(xué)報(bào)，2023,44 (6):91-97.

FU Chiyu,XU Ao,QI Shuo,et al.Shape memory alloy composite yarn and its fabric actuation performance [J].Journal of Textile Research,2023,44 (6):91-97.

[15] 鄒軼樂(lè)，高超.U 型鎳鈦合金絲熱定型及力學(xué)性能分析 [J]. 材料開(kāi)發(fā)與應(yīng)用，2022,37 (2):50-55.

ZOU Yile,GAO Chao.Thermal setting and mechanical property analysis of U-shaped nickel-titanium shape memory alloy wire [J].Development and Application of Materials,2022,37 (2):50-55.

[16] 洪彩云。形狀記憶合金在服裝變形結(jié)構(gòu)的可行性應(yīng)用研究 [D]. 杭州：中國(guó)美術(shù)學(xué)院，2023.

HONG Caiyun.Feasibility Study on Application of Shape Memory Alloy in Clothing Deformation Structure [D].Hangzhou:China Academy of Art,2023.

[17] 安進(jìn)家.NiTi 形狀記憶合金高溫形變機(jī)制 [J]. 有色金屬工程，2015,5 (5):14-16.

AN Jinjia.Deformation mechanism of NiTi shape memory alloy under high temperature [J].Nonferrous Metals Engineering,2015,5 (5):14-16.

[18] 甄琪，張恒，王思凡，等。形狀記憶材料在隔熱阻燃防護(hù)服中的應(yīng)用 [J]. 塑料科技，2023,51 (9):114-118.

ZHEN Qi,ZHANG Heng,WANG Sifan,et al.Application of shape memory materials in heat-insulation and flame-retardant firefighters' protective clothing [J].Plastics Science and Technology,2023,51 (9):114-118.

[19] 王麗君，盧業(yè)虎，王帥，等。形狀記憶合金尺寸對(duì)消防服面料防護(hù)性能的影響 [J]. 紡織學(xué)報(bào)，2018,39 (6):113-118.

WANG Lijun,LU Yehu,WANG Shuai,et al.Influence of size of shape memory alloy on the protection of fabrics used in thermal protective clothing [J].Journal of Textile Research,2018,39 (6):113-118.

[20] 陳潔如。機(jī)織平紋結(jié)構(gòu)紗線交織阻力的試驗(yàn)分析及有限元建模 [D]. 武漢：武漢紡織大學(xué)，2021.

CHEN Jieru.Experimental Analysis and Finite Element Modeling of Yarn Interweaving Resistance of Woven Plain Weave Structure [D].Wuhan:Wuhan Textile University,2021.

相關(guān)鏈接
