物理氣相沉積(PVD)技術，特別是直流磁控濺射(DCMagnetron Sputtering)，因其高沉積速率、低溫工藝適應性以及優異的膜基結合力，被廣泛應用于金屬互連、耐磨涂層及光學薄膜的制備[1-5]。然而，隨著器件特征尺寸的微縮和晶圓尺寸的增大，薄膜的均勻性控制包括厚度、微觀結構及殘余應力等成為制約良率的關鍵因素[6-10]。

近期實驗觀察發現，在靜態或僅作自轉的襯底上濺射沉積金屬鉻(Cr)薄膜后，利用形狀測量激光顯微系統進行表面形貌表征時，會出現明顯的周期性同心圓明暗條紋;同時應力測試也揭示了薄膜內部存在顯著的環狀應力分布。這種現象并非個例，這可能與磁控濺射源環形的電磁場構型及粒子輸運過程密切相關。本文通過調控工作氣壓與引入雙靶共濺射技術，增加濺射粒子在沉積過程中的散射作用，使到達基片的粒子流能量減弱，從而有效降低高能轟擊引起的應力，同時使應力分布均勻性得到顯著改善，成功減少了薄膜的同心圓條紋缺陷，并通過多物理場耦合分析，定量解釋這一現象的成因。

1、實驗部分

1.1實驗設備

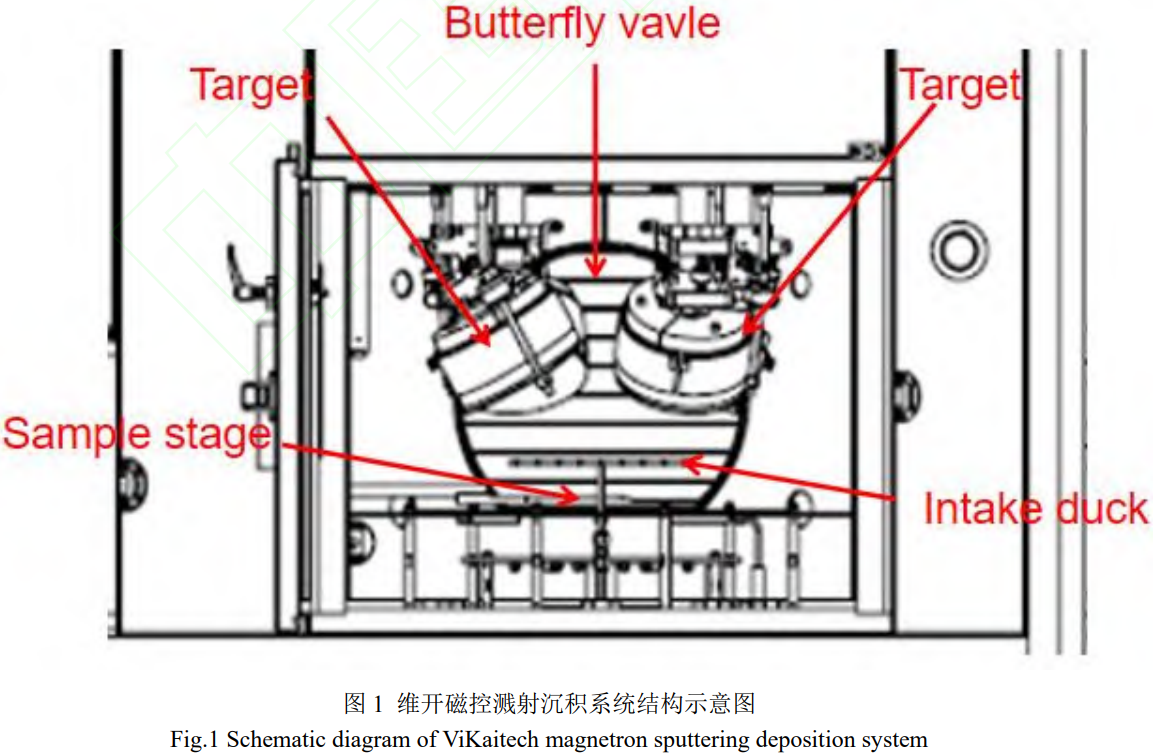

實驗采用北京維開科技有限公司的M600多靶磁控濺射鍍膜系統沉積鉻薄膜，如圖1。該設備具備4個靶槍，靶槍對稱布局。配有直流(DC)和射頻(RF)電源各兩個，靶槍電源可以相互切換。靶槍和工件臺夾角約45°，工件臺轉速0-10r/min可調，滿足200mm的樣品沉積薄膜。設備的抽氣通道口與工作氣體入口采用對稱設計，能夠通過平衡腔體氣流，減少氣體分布不均導致的等離子體分布不均，從而提升薄膜均勻性[11]

1.2實驗耗材

為了對比不同工藝條件下沉積金屬鉻薄膜樣品的應力，實驗準備3片清洗干凈的200mmP型(100)單面拋光的單晶硅片。濺射使用100mm純度99.999%的鉻靶材由中晟恒安提供。

1.3薄膜樣品的制備

為了消除應力環缺陷，本研究通過調控工作氣壓及引入雙靶共濺射技術，對沉積過程中的粒子輸運進行了系統性干預。實驗制備了三類典型樣品:樣品A(0.15Pa,單靶)、樣品B(0.40Pa，單靶)及樣品C(0.40Pa，雙靶)，具體工作如下:

硅片傳進工藝腔前，先用應力儀測試硅片的初始曲率分布圖，并保存數據。磁控濺射沉積鉻膜的工藝條件分別如下:

實驗一:本底真空為1.0x10-4Pa，單靶直流濺射功率為400W,Ar流量為20SCCM,工作氣壓 0.15Pa,靶材距離樣品中心的距離約12cm,工件臺旋轉速度為6r/min。沉積薄膜前預濺射3min,對鉻靶材表面進行清理。濺射鉻膜的工藝時間是10min，沉積薄膜的過程中，工件臺不加熱，制備的薄膜樣品命名為A。

實驗二:本底真空，單靶直流濺射功率與實驗一相同，Ar流量增加到60SCCM，工作氣壓0.40Pa,,濺射鉻膜的工藝時間是10min，制備的薄膜樣品命名為B。

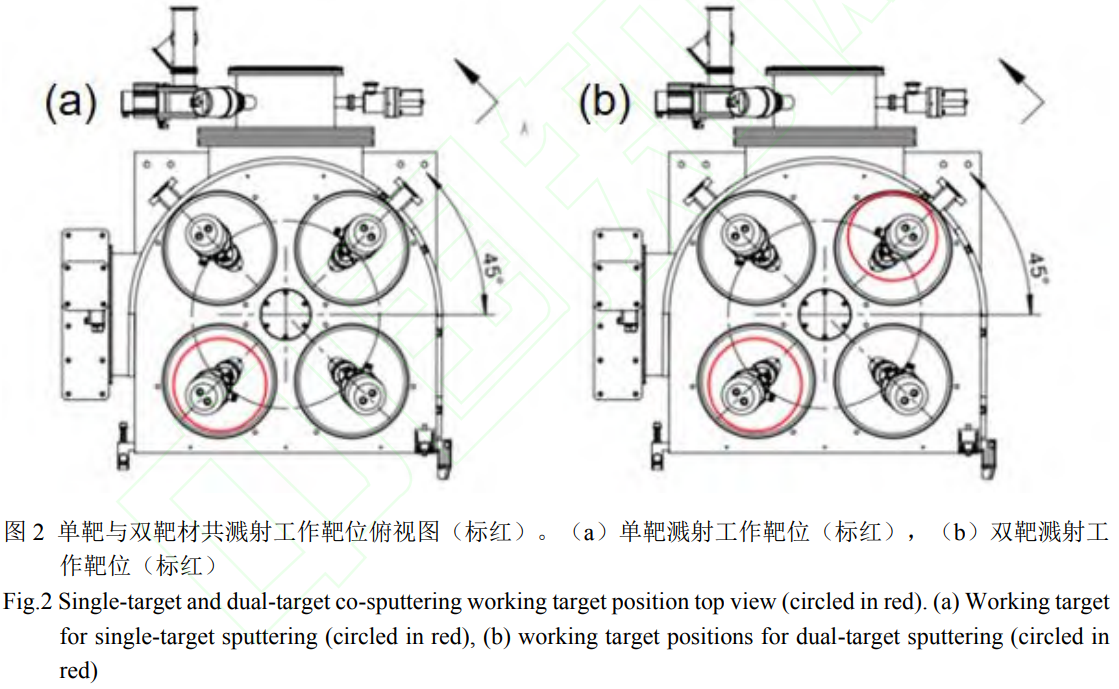

實驗三:在實驗二工作氣壓的基礎上，將單靶直流濺射改為雙靶共焦正對直流濺射如圖2。濺射鉻膜的工藝時間是5min,制備的薄膜樣品命名為C。

在每次沉積樣品時，放置陪片測試薄膜厚度,作為沉積樣品薄膜厚度的參考值。

2、檢測與表征

KLA-P7臺階儀測量A，B，C三樣品陪片的鉻膜厚度，形狀測量激光顯微系統VK-X3000測量樣品表面紋理，F(xiàn)SM-500TC薄膜應力儀器測量制備薄膜樣品的應力分布情況，

2.1樣品表面紋理測試

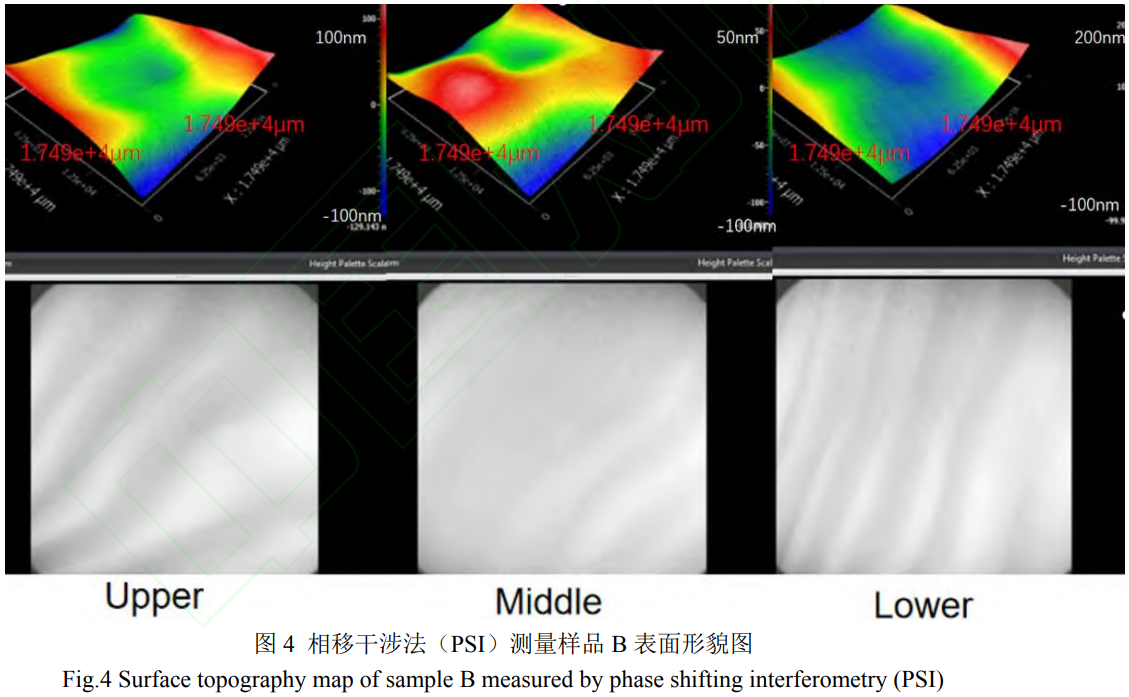

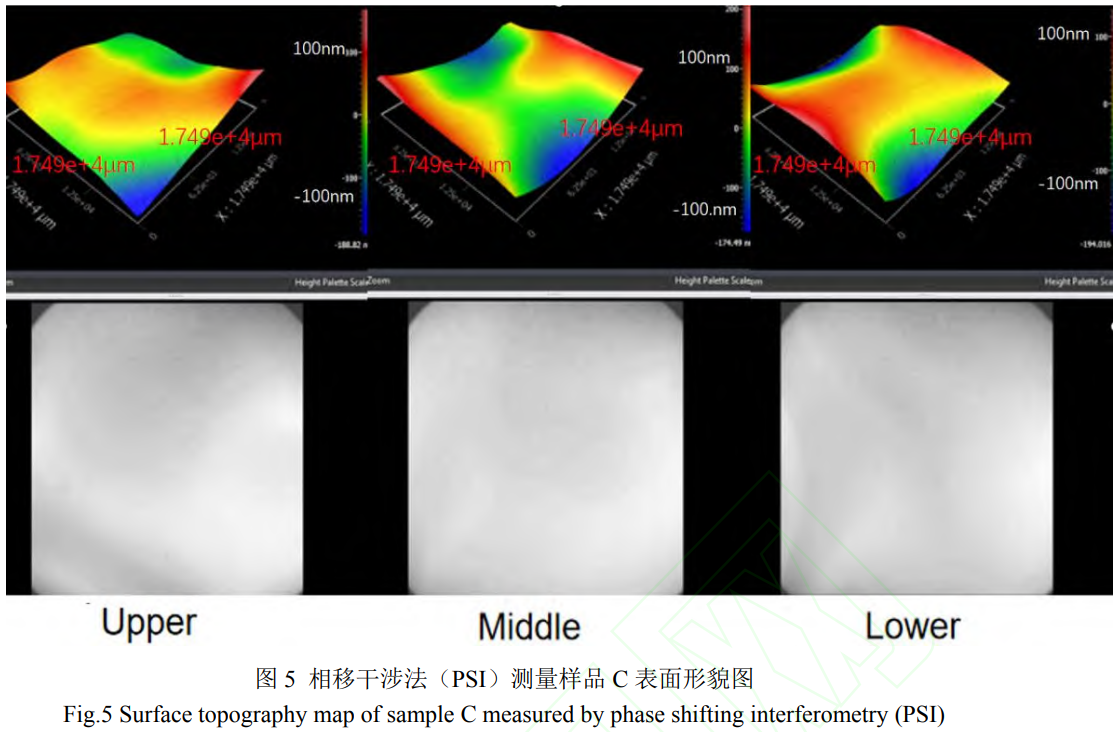

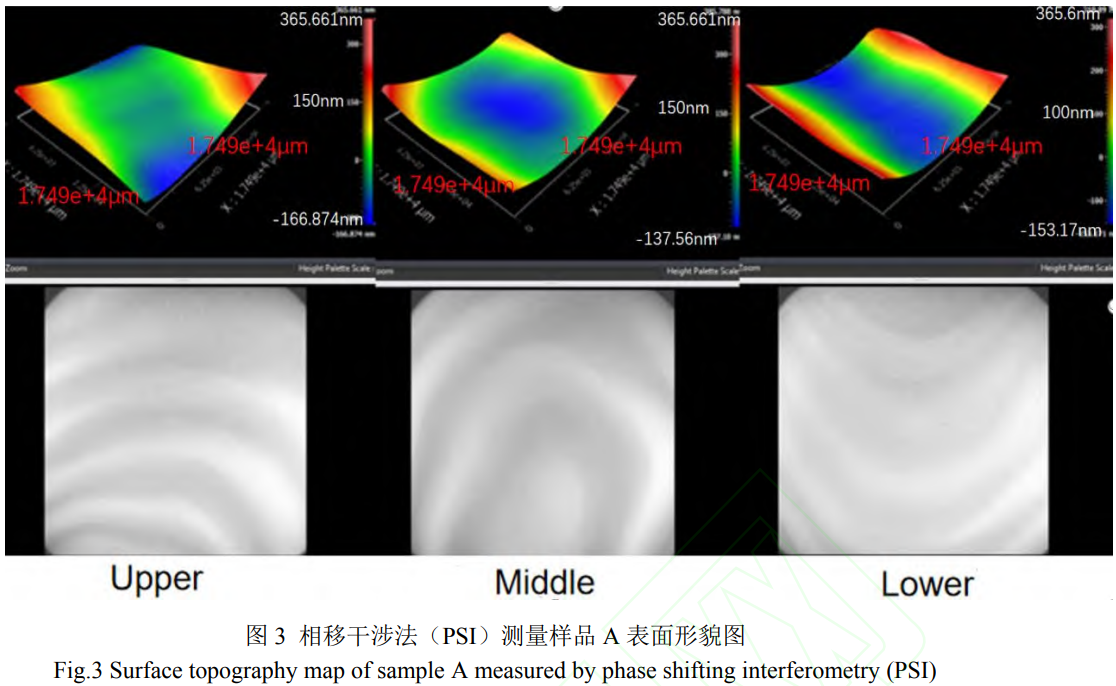

采用相移干涉法(PSI)測量樣品表面紋理，掃描范圍設定為17500μm×17500μm，為了確保充分捕捉干涉信號變化，步長設置為50nm，每個樣品分別測試上、中、下3個點。測量樣品A、B、C表面形貌如圖3，圖4，圖5。

2.2薄膜樣品應力測試

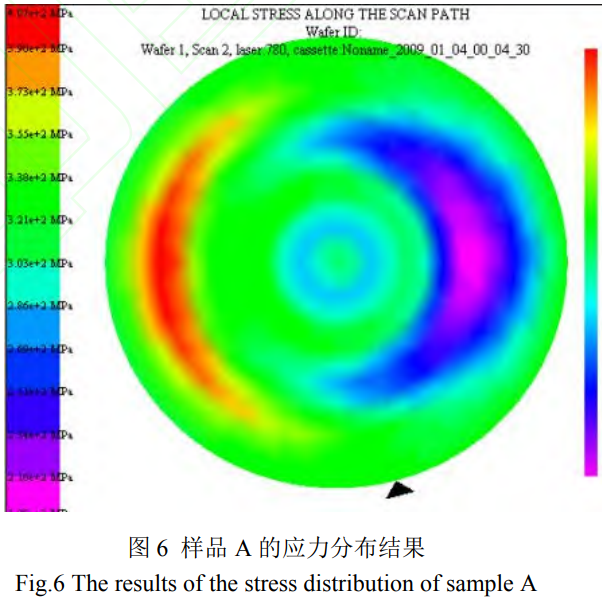

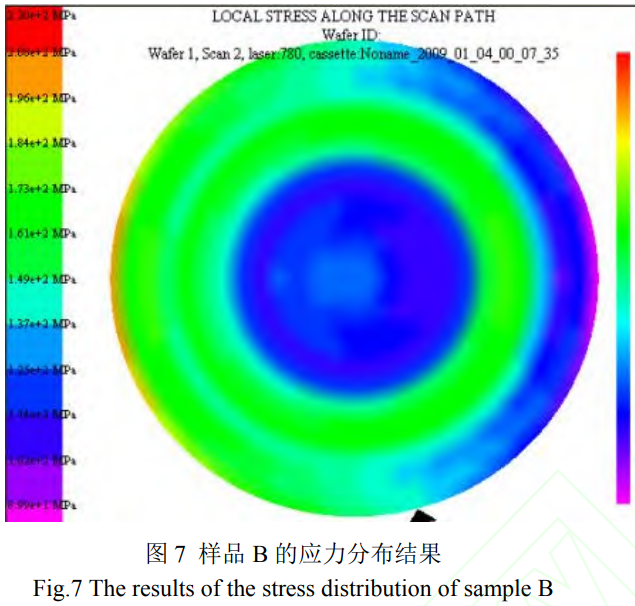

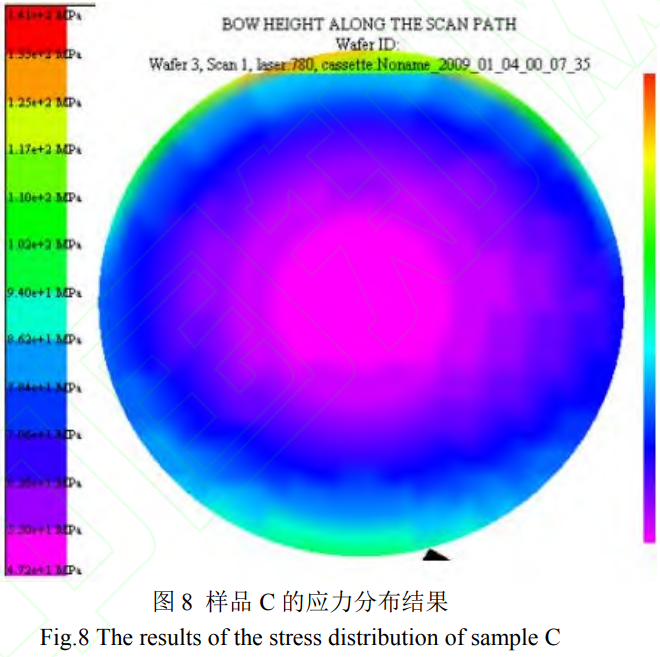

臺階儀測得A，B，C三樣品陪片的鉻膜厚度約為202nm，205nm，199nm。將儀器設定恒溫26℃，避免熱漂移干擾影響測量精度。調用沉積鉻膜前A、B、C硅片初始曲率分布圖，并輸入樣品沉積鉻膜的厚度。將待測樣品分別利用定位銷精確定位，儀器設定自動切換650nm與780nm雙波段激光進行Map全場掃描，測量結果如圖6，圖7，圖8。

3、實驗結果分析與討論

3.1表面形貌與同心圓條紋分析

由圖3-圖5可以看到:通過對不同工藝條件下制備的鉻薄膜進行表面形貌表征，可以觀察到工藝參數對環狀缺陷影響顯著。在0.15Pa的較低工作氣壓下，樣品A表面呈現出極為明顯的周期性同心圓明暗條紋。從物理光學機制分析，這種明暗相間的條紋本質上是牛頓環(Newton's Rings)等厚干涉圖樣。這可能是由于鉻薄膜內部存在旋轉對稱的非均勻分布應力場，這種應力梯度會驅動硅片襯底發生穹頂狀(Dome-shaped)或非球面彎曲。當發生彎曲的晶圓表面置于干涉儀的平面參考鏡下時，兩者之間形成了一個空氣劈尖，對于中心波長為λ的入射光，其干涉條紋滿足以下關系:

其中r為第m級條紋半徑，Rcurv為曲率半徑[12-14]。條紋密度直接反映了局部斜率的大小，即條紋越密集，說明襯底彎曲越嚴重，該區域的應力梯度越大。

由測試結果可以得出，在0.15Pa低氣壓環境下，濺射粒子經歷的碰撞較少，保持了較高的動能和強烈的方向性，直接導致了能量分布的非均勻性。當工作氣壓提升至 0.40 Pa時,雖然仍能觀察到條紋,但其對比度和清晰度較樣品 A顯著降低。造成這種結果的原因可能是，在磁控濺射腔體中，粒子的輸運特性由平均自由程 λ 由工作氣壓決定的,由平均自由程計算公式

其中:  k B 是玻爾茲曼常數  (1.3806 × 10 ?23J/K)。 T是氣體的熱力學溫度。考慮到濺射過程中等離子體的熱效應，氣相分子的實際溫度往往高于室溫,但在進行定量基準對比時,本文統一采用  T =  300K這一標準設定。 d是粒子的動力學直徑。對于工作氣體 Ar,其標準的硬球碰撞直徑取值為  d =  0.34nm。 P是腔體內的靜態工作氣壓。將氣壓代入實驗參數,可以求得不同氣壓下 Ar原子的平均自由程。

在 0.15 Pa較低壓工藝下:

當工作氣壓升高到 0.40pa時,

上述計算結果表明,氣壓從 0.15 Pa提升至 0.40Pa,使得氣體分子的平均碰撞間距從 53.5 mm驟降至 20.1 mm。這一數值的變化在量級上深刻改變了濺射粒子的輸運行為  [15]，即增加工作氣壓提升了粒子間的碰撞頻率,從而增強了氣相散射效應,使粒子流方向隨機化并降低了能量。

為了衡量濺射粒子在輸運過程中的受碰撞程度與平均自由程的關系,引入無量綱參數 Kn,  Kn =    L   λ 其中 L 為系統的特征長度,在本實驗設備中為靶材到樣品中心的距離(靶基距),取值  L =  120 mm。當  P =0.15Pa時,  Kn =  53.53/120 ≈  0.446。

在流體力學分類中,當 Kn處于 0.1到 10之間時,系統屬于"過渡流"范疇,且高度偏向于"自由分子流"邊緣。在這種模式下,濺射出的 Cr原子及反射的 Ar原子在到達襯底前,平均經歷的碰撞次數極少(平均不到 2次)根據動力學 Persistence速度矢量保持性理論,高能粒子在經過少數幾次小角度散射后,仍能保持其大部分初始動能和強烈的指向性  [16]。

這意味著,靶材刻蝕槽產生的環狀高能粒子束流幾乎是"保真"地投射在襯底表面。這種"準彈道輸運"(Quasi-ballistic Transport)導致了襯底徑向能量輸入的極大不均,從而"刻畫"出了明晰的應力環缺陷。當  P =0.40Pa時,  Kn =  20.07/120 ≈  0.167。此時,Kn值顯著下降,意味著粒子輸運進入了更深層次的碰撞受限區。濺射粒子在穿過12cm的輸運空間時,平均會經歷約 6次碰撞(120/20.1)。從碰撞動力學分析,每一次碰撞都會導致粒子動能的顯著衰減及運行方向的隨機化。

引入雙靶共焦正對濺射并維持高氣壓工藝后,薄膜表面的同心圓條紋基本消失,形貌趨于平整均勻。這可能是由于雙靶共焦濺射出來的鉻原子在遷移到襯底前通過更多的碰撞,進一步改變了原來的粒子流分布,并通過空間碰撞重疊進一步抹平了局部沉積差異。

3.2薄膜應力測試結果分析

應力儀的掃描結果(圖 6-圖 8)顯示,樣品 A的應力分布極不均勻,呈現出明顯的環狀高應力區,最高應力達到約 407 MPa。這一現象可能是圓形磁控靶材的"刻蝕槽(Race Track)"效應與原子噴丸(Atomic Peening)效應  [17?19]耦合共同作用的結果。

不同于理想的點源或平面蒸發源,磁控濺射陰極通過正交電磁場將等離子體約束在靶表面的特定軌道上,"刻蝕槽"形成環形發射源(Ring Source),根據 Holland和Behrndt的經典真空沉積理論,假設刻蝕槽半徑為  R s ,靶基距為 h,對于正對靶材的平面襯底,其徑向位置 r處的沉積厚度 t(r)服從以下分布規律  [20]:

由公式(1)可以看出,沉積厚度和沉積通量對幾何參數  h/R S 具有高度敏感性。當  45 °夾角傾斜濺射時,工件臺近靶材端沉積速率遠大于遠靶材端。在濺射過程中,工件臺旋轉,使得樣品近靶材端和遠靶材端沉積通量趨于平均,但無法彌補樣品邊緣與中間區域沉積通量的差異。這種厚度與通量的差異是后續產生局部應力梯度與形貌畸變的幾何基礎。

圖5，圖6出現的環狀應力分布可能是本質上是"原子噴丸"效應[21]在非均勻通量下的宏觀表現。金屬鉻屬于高熔點金屬(Tm=2180K)，在室溫沉積條件下，其同系溫度  T s /T m  <  0.2 [22]， T s 為沉積過程中襯底的實際溫度，Tm為沉積材料的熔點。當Ts/Tm<0.2時，達襯底表面的鉻原子獲得的能量不足以克服擴散勢壘，導致表面擴散作用極弱[23]。在濺射過程中，部分氬離子(Ar+)在靶材表面被中和并發生彈性反射，形成高能中性氬原子。這些高能粒子轟擊正在生長的薄膜表面，將表面原子"敲擊"進入晶格間隙。這種行為會引起晶格畸變和體積膨脹，從而產生巨大的壓應力，這種壓應力的大小與轟擊粒子的動量通量密切相關。由于靶材的"刻蝕槽"是高能粒子的主要發射源，且反射粒子的角分布具有方向性，導致襯底上不同徑向位置受到的轟擊強度存在顯著差異[24]。樣品距離靶材較近的區域接收到的高能粒子通量最大，且入射轟擊角度較小，動量傳遞效率最高。這導致該區域的薄膜極其致密，壓應力最大。樣品距離靶材較近的區域，粒子入射角增大，自陰影效應(Self-shadowing)增強，原子噴丸效果減弱[25]。薄膜微觀結構趨于疏松(柱狀晶間隙增大)，壓應力降低。這種徑向上的能量輸入梯度直接映射為薄膜微觀結構的梯度，最終在宏觀上形成了明顯的環形應力分布。

當工作氣壓增大時，增加了濺射粒子與背景氣體的碰撞頻率，削弱了原子噴丸效應的強度及方向敏感性，樣品B的最高應力下降至220Mpa，圖6的應力環狀分布較圖5變得相對模糊。樣品C引入雙靶共焦技術后，最大應力降至131MPa且應力環狀分布特征基本消失。這可能是由于雙靶正對共濺射不但改變了原有的單一"環形源"分布，同時通過兩個粒子流在空間上的線性疊加與碰撞重疊，抹平了徑向能量梯度，實現了全場應力的均勻化分布。

4、結論

結論:本研究證實了磁控濺射Cr薄膜表面的同心圓條紋本質上是由于環狀非均勻應力場驅動襯底形變而形成的干涉圖樣。通過提高工作氣壓，利用背景氣體對濺射粒子的散射作用，可初步緩解高能粒子轟擊引起的局部應力積累。在此基礎上引入雙靶共焦正對濺射技術，通過多粒子流的空間線性疊加與碰撞重疊，進一步抹平了沉積通量的徑向梯度。最終，優化工藝成功消除了薄膜的應力環缺陷，實現了全場應力分布的高度均勻化，為磁控濺射工藝中的應力調控提供了有效解決方案。

參考文獻

[1] Wasa K, Hayakawa S. Handbook of Sputter Deposition Technology[M]. William Andrew Publishing, 1992:46-48

[2] Li W, Xiong C, Li X, et al. Effect of magnetron sputtering Ti-doped NbN coating on corrosion and scaling behavior of H62 brass[J]. Ceramics International, 2026, 52(1):1178-1190

[3] Chen W, Wang X, Tan K, et al. Design of pulsed DC magnetron sputtering power supply with adjustable igniting voltage[J]. Vacuum, 2026,114778(243):1-11

[4] Sobetkii A, Mosinoiu F L, Caramanin S, et al. Deposition and Characterization of Cu-Enhanced High-Entropy Alloy Coatings via DC Magnetron Sputtering[J]. Applied Sciences, 2025,15(4):1917-1917

[5] Margono M, B D D, Dwi T W, et al. Hardness and Microstructure of TiN Coating on Aluminum Alloy with DC Sputtering[J]. Materials Science Forum, 2024,(1122):11-18

[6] Kang L. Microstructural and Residual Stress Homogenization of Titanium Sputtering Targets for OLED 6G Applications Through Controlled Rolling and Heat Treatment[J]. Materials, 2025, 18(21):4965-4965

[7] Schoderbock P, Ploner K. Residual stress depth profiling based on a triaxial stress model: the principal stress gradients in magnetron-sputtered molybdenum films[J]. Journal of Applied Crystallography, 2024, 58(1):60-70

[8] Wang Y, Li X, Yan X, et al. Effects of Film Thickness on the Residual Stress of Vanadium Dioxide Thin Films Grown by Magnetron Sputtering[J]. Materials, 2023, 16(14):1-10

[9] Yin H, Han J, Xing Y, et al. Influence of Pulsed DC Sputtering Power on the Quality and Residual Stress of AlN Films on Si(100) Substrates[J]. Crystal Research and Technology, 2022, 57(5):1-11

[10] Mohammad M, S S M. Study of residual stress in reactively sputtered epitaxial Si-doped GaN films[J]. Materials Science in Semiconductor Processing, 2022, 150:1-9

[11] Yan L R, Liang R R. Science Principles and Engineering Technology of Microelectronics Manufacturing, 4th ed[M]. Beijing: Publishing House of Electronics Industry, 2012:313

[12] Puchert M K, Timbrell P Y, Lamb R N, et al. Thickness- dependent stress in sputtered carbon films[J]. Journal of Vacuum Science & Technology A: Vacuum, Surfaces, and Films, 1994, 12(3):727-732

[13] Abadias G, Guerin P. In situ stress evolution during magnetron sputtering of transition metal nitride thin films[J]. Applied Physics Letters, 2008, 93(11):111908

[14] Shugurov A R, Panin A V. Mechanisms of stress generation and relaxation in thin films and coatings[J]. AIP Conference Proceedings, 2014, 1623:575-578

[15] Liu Q, Cai Z. Study on the Characteristics of Gas Molecular Mean Free Path in Nanopores by Molecular Dynamics Simulations[J]. International Journal of Molecular Sciences, 2014, 15(7):12714-12730

[16] Kovacic K, Bajt S, Sarler B. Numerical Analysis of Knudsen Number of Helium Flow Through Gas-Focused Liquid Sheet Micro-Nozzle[J]. Fluids, 2024, 9(12):273-288

[17] Windischmann H. Intrinsic stress in sputtered films[J]. Journal of Vacuum Science & Technology A: Vacuum, Surfaces, and Films, 1991, 9(4):2431-2444

[18] Kalyanasundaram N, Wood M, Freund J B, et al. Stress evolution to steady state in ion bombardment of silicon[J]. Mechanics Research Communications, 2008, 35(1-2):50-56

[19] Vink T J, Walrave W, Daams J L C, et al. Stress, strain, and microstructure in thin tungsten films deposited by dc magnetron sputtering[J]. Journal of Applied Physics, 1993, 74(2):988-995

[20] Swann S, Collett S, Scarlett I R. Film thickness distribution control with off-axis circular magnetron sources onto rotating substrate holders: Comparison of computer simulation with practical results[J]. Journal of Vacuum Science and Technology, 1990, 8(3):1299-1303

[21] Windischmann H. Intrinsic stress in sputter-deposited thin films[J]. Critical Reviews in Solid State and Material Sciences, 1992, 17(6):547-596

[22] Blachman G A. dc Bias-Sputtered Aluminum Films[J]. Journal of Vacuum Science and Technology, 2000, 10(1):299-311

[23] Anders A. A structure zone diagram including plasma-based deposition and ion etching[J]. Thin Solid Films, 2010, 518(15):4087-4090

[24] Zhu G, Yang Y, Xiao B, et al. Evolution Mechanism of Sputtered Film Uniformity with the Erosion Groove Size: Integrated Simulation and Experiment[J]. Molecules, 2023, 28(22):7660-7673

[25] Zhu G, Xiao B, Chen G, et al. Study on the Deposition Uniformity of Triple-Target Magnetron Co-Sputtering System: Numerical Simulation and Experiment[J]. Materials, 2022, 15(21):7770-7770
